在集成電路產業 鏈中，封裝處于產業中下游，是在對晶圓進行切割后的“包裝處理”。IC 進行 封裝后，一方面可以提升其堅固程度，另一方面也是為了方便連接PCB 或其他 基板。封裝技術是隨著芯片技術的發展而發展的，封裝技術的優劣對芯片質量 有著顯著的影響。根據摩爾定律，特征尺寸每3 年縮小1/3，集成度每兩年增 加1 倍。因此，集成電路的發展趨勢為:尺寸增大;頻率提高;發熱增大;引 腳變多;芯片封裝技術隨之發展:小型、薄型化;耐高溫;高密度化;高腳位化，封裝技術的變革也帶來了封裝材料的不斷演變。

IC載板或稱IC基板，可以理解為一種高端PCB，主要功能是作為載體承載IC，并以IC載板內部線路連接晶片與印刷電路板之間的訊號。

IC封裝成本結構方面，載板約占總成本的38%，是IC封裝重要的基材之一。IC載板成本結構方面，覆銅板占約30%-40%，是最重要的原材料。

IC載板相對于普通的PCB產品來說，必須具有精密的層間對位、線路成像，電鍍，鉆孔，表面處理等技術，門檻較高，研發難度較大。

疊層結構，由不同厚度的材料堆疊而成，有導電材料和非導電材料；過孔，用于連接不同層信號的孔。結構包含Via Hole(鉆孔)、Via Land(孔環)、Hole Wall(孔壁)、Hole Cap(鉆孔封帽)、Plugging Ink(塞孔油墨)等；表面處理(Surface Treatment)，EG(電鍍金)、Ni thickness(鎳層厚度)、Au thickness(金層厚度)等……

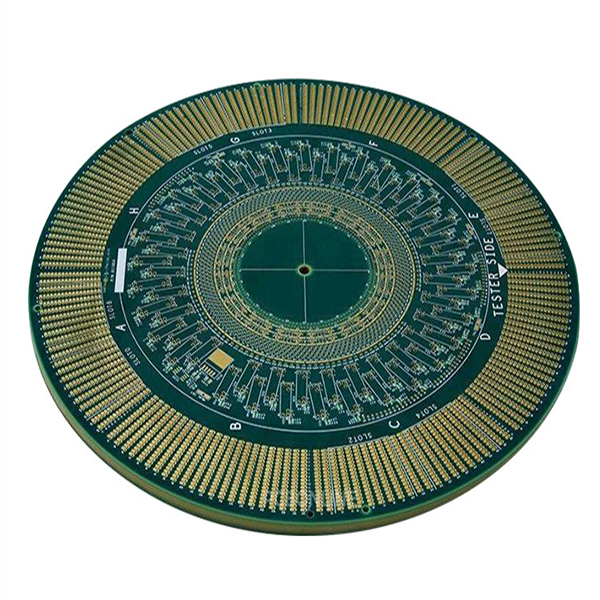

品    名：14層IC測試電路板

板    材：FR-4
層    數：14層
板    厚：1.6mm

銅    厚：1OZ
顏    色：綠油/藍油
表面處理：沉金

最小孔徑：0.15mm

最小線距：0.065mm

最小線寬：0.065mm

應用范圍：IC測試
