高速電路板設計攻堅5G毫米波:信號完整性、阻抗控制與三維集成技術突破
2025-06-16
瀏覽次數:341
分享到:

5G毫米波頻段(24-100GHz)的極限挑戰下,高速電路板設計已成為實現低損耗、高可靠信號傳輸?shù)暮诵膽?zhàn)場。 本文聚焦三大設計突破:0.075mm微孔互連結構優化、±0.076μm線寬阻抗控制、128通道三維集成方案,解密如何通過創新設計規避毫米波信號衰減、相位失真等致命問題。

高速電路板設計的本質是電磁場與材料力學的協同博弈。當數據傳輸速率突破112Gbps,傳統FR-4基板的介質損耗(Df0.02)會導致信號衰減>3dB/cm。而采用梯度介電層設計(頂層Rogers RO3003 Df=0.0013 + 中層Megtron7 Df=0.0017),可將28GHz頻段插入損耗壓縮至0.15dB/cm,提升幅度達200%。

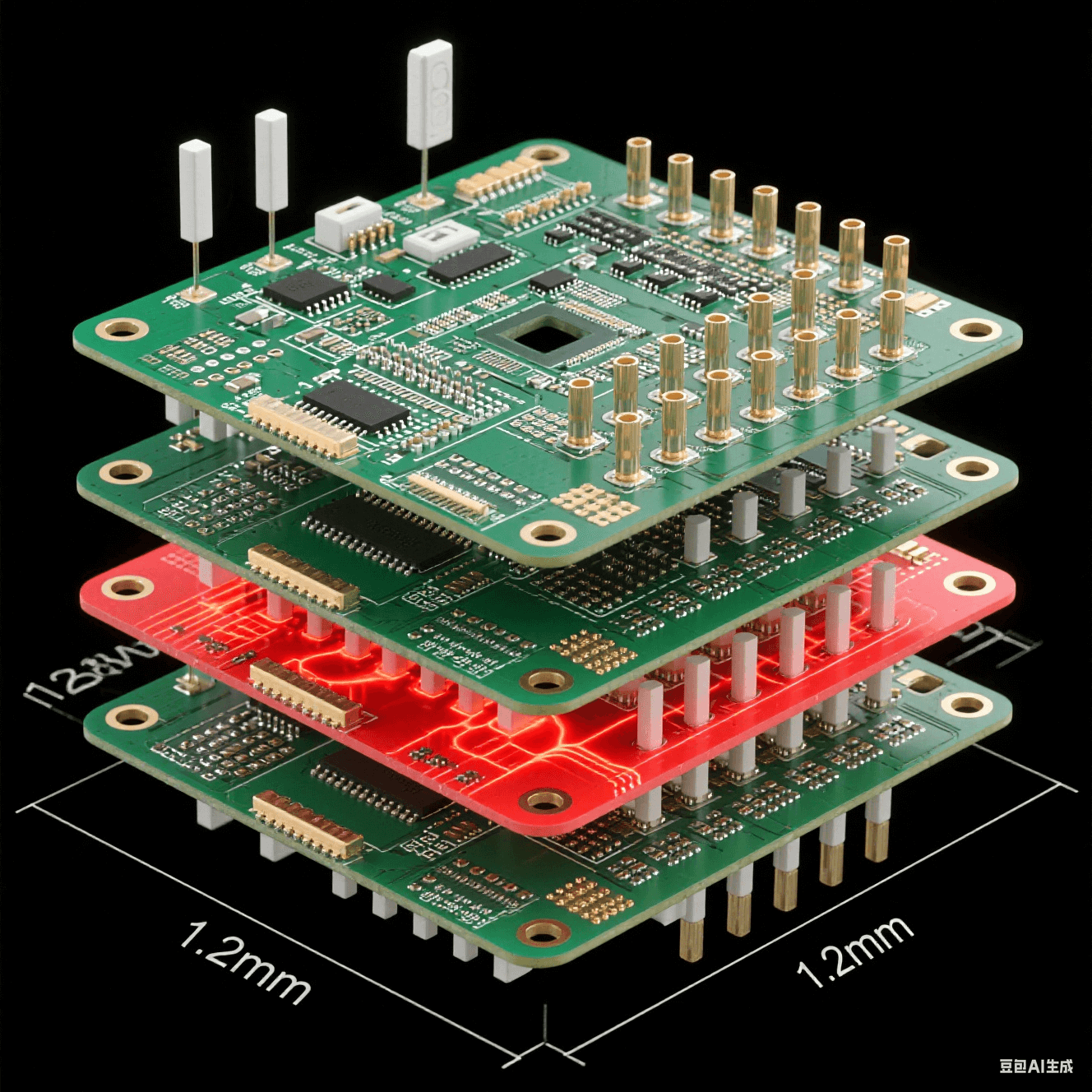

 128通道天線板爆炸視圖:射頻層/電源層/信號層堆疊結構,熱通孔陣列散發紅色熱流

一、高速電路板設計的三大核心突破

1. 微孔互連結構設計革命

高速電路板設計需徹底重構過孔模型:

設計參數              傳統方案  5G毫米波優化方案 | 性能提升 |
| 孔徑/深徑比  | 0.15mm/81 |
0.075mm/151 | 帶寬↑50% |
| 反焊盤直徑
  | 1.5×孔徑  | 2.2×孔徑 | 阻抗波動3% |
| 孔銅厚度
   | 18μm±5μm | 25μm±2μm | 電流承載↑40% |

創新設計策略
-
階梯式反焊盤:減少寄生電容0.8pF(適用背鉆需求)
-
孔口銅層加厚:電鍍銅厚≥25μm,抗拉強度>45MPa
-
真空樹脂塞孔:填充空洞率<0.1%,熱循環壽命>10萬次

2. 納米級線寬阻抗控制

高速電路板設計的阻抗連續性依賴三大技術支柱:
1.
LDI動態補償布線
- 405nm激光直寫精度±0.076μm
- 實時TDR反饋調整蝕刻參數(阻抗偏差±2%
2.
銅箔拓?fù)鋬?yōu)化
|
銅箔類型 | 粗糙度Ra(μm) | 適用速率 |
|                       |                       |                 |
| STD
     | 1.5      | 56Gbps |
| HVLP
  | 0.3     | 112Gbps |
| 反轉銅
   | 0.2     | 224Gbps |
3.
玻纖效應消除
- 開纖布基材(NE-glass+ 22.5°斜向布線
- 阻抗偏移≤1.5%(傳統設計>8%

3. 128通道三維集成設計

高速電路板設計需平衡密度與信號完整性:

diagram

熱管理設計創新
- ZCTE梯度控制:芯片(2.6ppm/℃) ? 基板(4.5ppm/℃) ? 封裝(6ppm/℃)
- 熱通孔陣列密度:500/cm2(熱阻↓35%

 納米級太赫茲波導:石墨烯基板刻蝕1μm導波槽,電磁粒子流沿槽道傳輸,背景頻率標注0.3THz

二、設計驗證:仿真驅動的高速電路板開發流程

1. 多物理場協同仿真

仿真類型

核心指標

達標閾值

工具鏈

電磁場

插入損耗@56GHz

-2.5dB

Ansys HFSS

熱應力

翹曲量

≤0.7%

Simcenter STAR-CCM+

結構可靠性

焊點剪切力

45MPa

Abaqus

2. DFM規則引擎

高速電路板設計必須內置可制造性約束:

# 自動化規則檢查示例
def check_hdi_rules():
    if via_diameter < 0.1: # 單位mm
        require_laser_drilling()
    if impedance_deviation > 0.03: # 阻抗偏差>3%
        trigger_tdr_recalibration()
    if copper_weight > 3: # 銅厚>3oz
        enable_thermal_via_array()

三、5G毫米波設計案例: Massive MIMO天線板

項目背景128通道陣列,工作頻率28GHz,板厚≤1.2mm
高速電路板設計策略
1.
混合材料堆疊
- 射頻層:Rogers RO3003εr=3.0, Df=0.001
- 控制層:Isola I-Speedεr=3.7, Df=0.008
2.
差分對布線優化
- 線寬/間距=40/40μm
- 蛇形走線等長公差±5μm
3.
測試結果
- 通道隔離度>35dB
- EVM(誤差矢量幅度)<1.8%

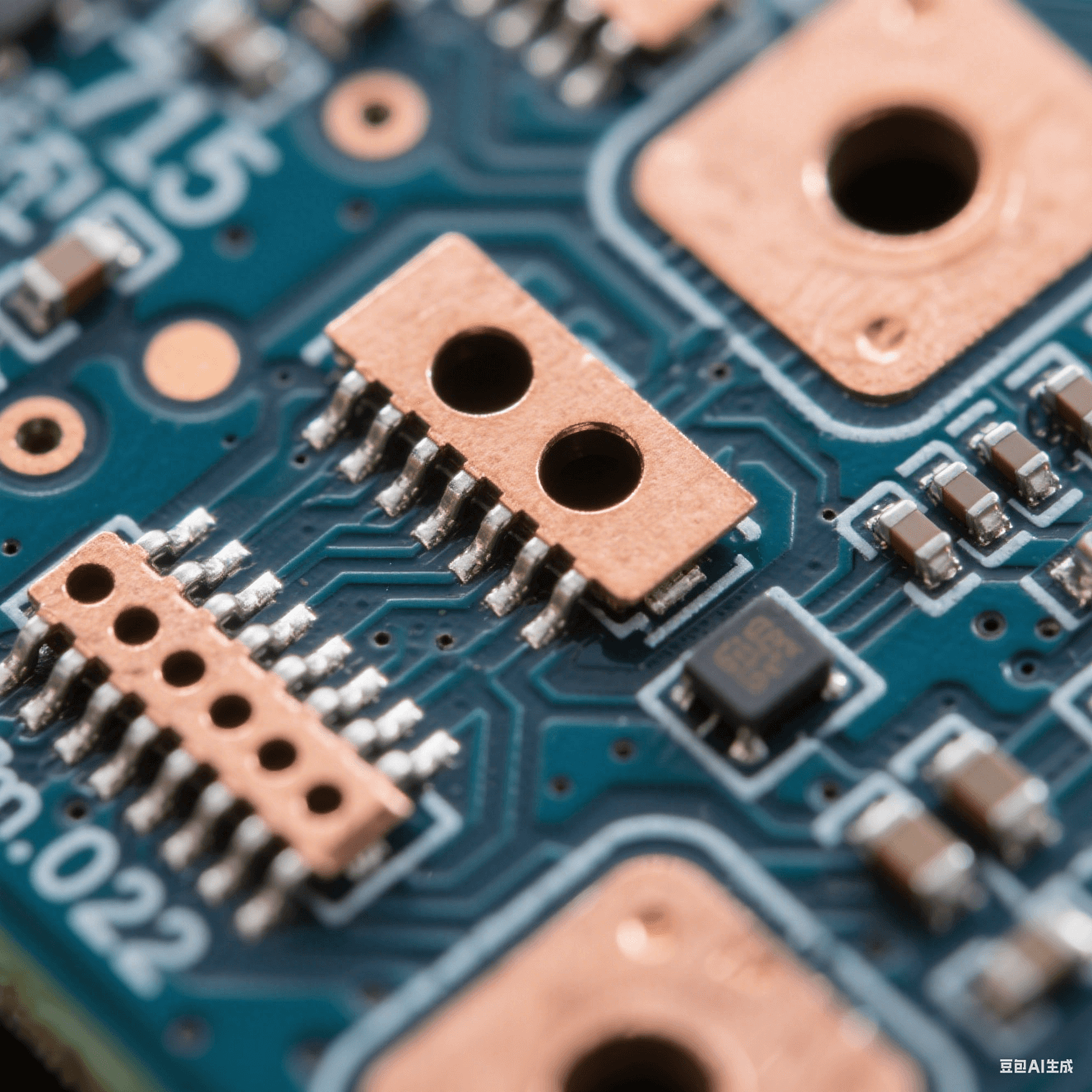

電子顯微鏡視角:0.075mm激光微孔采用階梯式反焊盤設計,孔口25μm加厚銅層,真空樹脂填充無空洞

四、未來設計范式:智能自愈與太赫茲集成

1. 2025設計革命

嵌入式傳感器:實時監測溫升/Dk漂移,動態調整信號路徑

AI布線引擎:基于10+案例庫自動規避諧振頻率點

2. 6G設計挑戰

太赫茲波導精度需達λ/1000.3THz=1μm

超導互連設計:鈮鈦氮電路在77K溫度電阻<10??Ω



高速電路板設計5G/6G通信的成敗關鍵。當三維集成技術納米級阻抗控制突破物理極限,太赫茲頻段的高速電路板設計將開啟通信技術新紀元。
