錫膏與波峰的博弈:解碼回流焊與波峰焊的工藝基因與產線抉擇
2025-12-03
瀏覽次數:70
分享到:

第一章:工藝基因的底層分野 —— 從材料相變到能量傳遞

回流焊的本質是可控的相變藝術。焊錫膏 —— 這種由 Sn96.5Ag3Cu0.5 合金粉末與松香基助焊劑精準配比的懸浮體系 —— 在鋼網印刷環節即以 0.1mm 級精度沉積于焊盤。當 PCB 進入十溫區回流爐,它經歷的不是簡單的加熱,而是遵循著嚴格動力學規律的物理化學演進:預熱區以 1-3℃/ 秒的速率喚醒助焊劑活性,保溫區讓整塊板達成熱均衡消除溫差應力,回流區在 30-90 秒內將峰值溫度精準錨定于液相線以上 20-30℃(無鉛工藝通常為 235-245℃),最終冷卻區以 - 2 至 - 4℃/ 秒的速率鎖定焊點金屬間化合物(IMC)的微觀結構。整個過程中,焊料始終被 "定位" 在焊盤上,空間位置零遷移。

波峰焊則演繹著截然不同的流體動力學史詩。熔融焊料槽中,Sn63Pb37 或 SAC305 合金在 250℃±5℃下保持液態,機械泵或電磁泵將其推高至 8-12mm 的波峰高度,形成寬度 6-8mm 的穩定駐波。PCB 以 1.2-1.8 米 / 分鐘的線速度掠過波峰時,引腳與焊盤的間隙產生毛細虹吸效應,液態焊料在 0.1 秒內完成潤濕、爬升、填充全過程。這種工藝依賴的是焊料的主動投遞,而非回流焊的原地熔化。波峰高度的穩定性需控制在 ±0.5mm 以內,任何波動都將直接轉化為焊接缺陷。

波峰焊過程中液態焊料波峰與PCB接觸的動態瞬間,突出焊接工藝的流體特性

第二章:溫度場的時空密碼 —— 曲線形狀決定焊點生死

回流焊溫度曲線的數學模型遠比設備顯示屏上的七段參數復雜。對于含BGA的混裝工藝板,技術人員需構建三維熱仿真模型:BGA 本體下方的暗區因熱容量大需要延長預熱時間;0402 封裝的微小組件因熱響應快需抑制峰值溫度防止立碑效應;厚銅電源層區域需額外補償 15-20℃以克服熱沉效應?,F(xiàn)代氮?dú)饣亓鳡t可將氧含量壓至 100ppm 以下,使焊點表面能提升 30%,潤濕角從 45° 降至 35°,空洞率控制在 3% 以內。這種微觀熱力學精控使回流焊能駕馭 0.3mm 超細間距 CSP 芯片的焊接挑戰。

波峰焊的溫度場則呈現空間離散特征。預熱區需在 90 秒內將板底從室溫升至 110-130℃,既要激活助焊劑又要避免頂面SMT元件二次回流。波峰接觸區,焊料溫度雖高達 250℃,但作用時間僅 3-5 秒,熱沖擊集中在引腳根部。這對厚徑比超過 6:1 的通孔極為關鍵 —— 熱量必須在穿透板厚的同時不損傷已焊接的頂面元件。選擇性波峰焊的出現打破了固有格局,通過助焊劑噴涂噴頭的程序化走位,可只對特定區域進行焊接,使混裝板的工藝窗口擴展 40%。

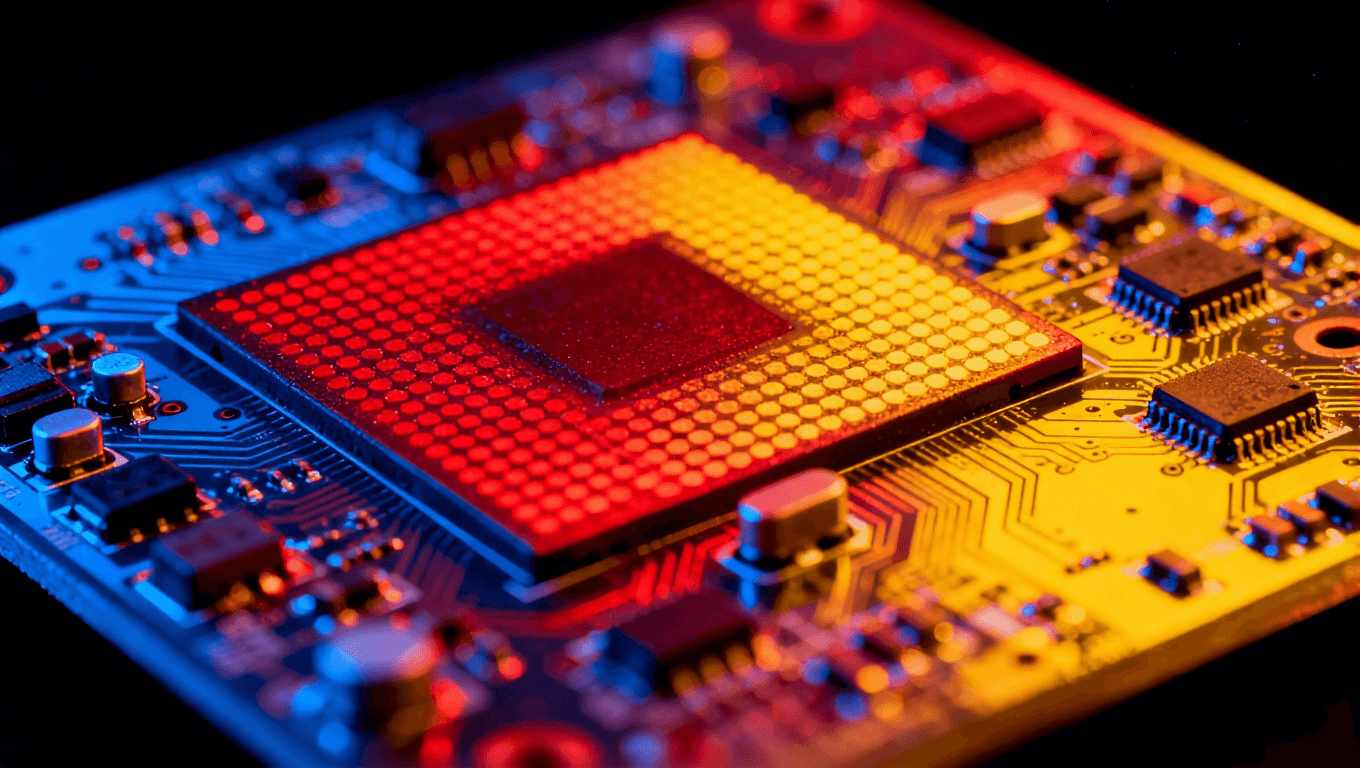

回流焊過程中PCB板三維熱分布可視化圖像,表現不同元件的熱響應差異

第三章:元件適配的拓?fù)鋵W(xué) —— 從二維平面到三維互聯

SMT 元件的焊接本質是二維平面冶金結合。0603 電阻的兩端焊盤間距僅 0.8mm,鋼網開孔精度需達到 ±0.01mm,錫膏印刷偏移 0.05mm 即會導致虛焊?;亓骱竿ㄟ^氮?dú)夥諊c緩慢冷卻,使焊點內部生成厚度 1-3μm 的 Cu6Sn5 金屬間化合物層,剪切強度可達 30MPa。這種工藝完美契合芯片級封裝(CSP)、晶圓級封裝(WLP)等前沿技術,支持焊盤節距向 0.2mm 演進。

THT 元件則依賴三維機械互鎖。8mm 高度的電解電容引腳穿過 1.8mm 通孔,波峰焊料需填充 0.3mm 的徑向間隙,形成 360° 環形焊縫。這種連接的抗振動能力遠超 SMT,滿足汽車電子、工業控制設備的嚴苛要求。但通孔直徑公差 ±0.05mm 的波動,配合引腳鍍錫層質量差異,會使填充率從理想的 75% 驟降至 45%,導致機械強度減半。為此,現代波峰焊機引入超聲波輔助潤濕技術,通過 20kHz 振動破壞氧化膜,使通孔填充率提升至 85% 以上。

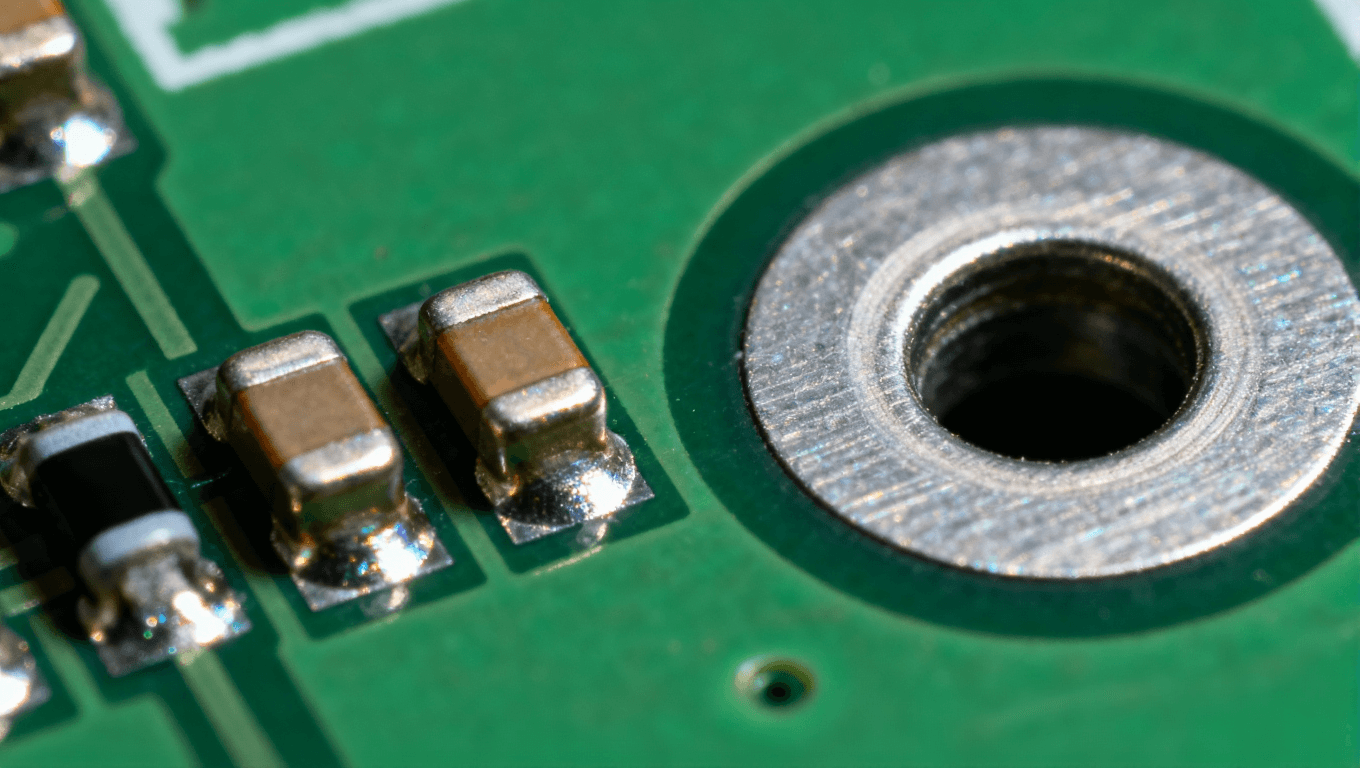

SMT貼片元件與THT插件元件焊點結構對比微距圖,展現二維與三維焊接形態差異

第四章:缺陷譜系的鏡像映射 —— 兩種工藝的質量暗礁

回流焊的缺陷具有微觀隱匿性。BGA 焊點的空洞率超標無法通過 AOI 光學檢測發現,必須依賴 X-ray 斷層掃描。溫度曲線斜率過大產生的立碑效應(Tombstoning),本質是熔融焊料表面張力在元件兩端形成力矩差,當這個差值超過 0.05μN(yùn)?m 時,0402 元件即會豎起。氮?dú)獗Wo(hù)不足導致的枕頭效應(Head-in-Pillow)更棘手,焊球與錫膏界面氧化使二者無法融合,誤判為虛焊卻難以復現。

波峰焊的缺陷則呈現宏觀暴露性。焊橋(Solder Bridge)在相鄰引腳間距小于 1.27mm 時發生率呈指數級上升,本質是焊料波峰脫離時表面斷裂能不足。通孔填充不良往往伴隨焊料從頂面噴濺,形成錫球。更嚴重的是橘皮效應 —— 焊點表面因氧化呈現啞光褶皺,潤濕角超過 90°,這是助焊劑活性與預熱溫度不匹配的直接證據?,F(xiàn)代選擇性波峰焊通過氮?dú)獾都夹g(shù),在波峰脫離瞬間吹送氮?dú)馄琳?,將焊橋發生率從 200ppm 降至 50ppm 以下。

BGA焊點內部空洞的X光風格透視圖,展示回流焊中難以察覺的焊接缺陷

第五章:成本結構的隱性賬本 —— 超越設備采購價的全周期博弈

回流焊的顯性成本高企:十溫區氮?dú)鉅t采購價是波峰焊機的 3-5 倍,無鉛錫膏每公斤價格達焊錫條的 8 倍。但隱性收益常被低估:其直通率(First Pass Yield)可達 99.5% 以上,返修成本僅為波峰焊的 1/3;支持雙面貼裝使 PCB 面積縮減 30%;與 SPI 錫膏檢測、AOI、AXI 構成閉環質量控制,數據可追溯至單顆元件。對于月產 10 萬片以上的智能手機主板,回流焊的綜合成本反而降低 18%。

波峰焊的性價比優勢體現在邊際成本遞減。當插件元件數量超過 50 顆 / 板時,波峰焊的節拍時間優勢顯現:單點焊接成本僅為回流焊的 1/5。但隱性成本陷阱不容忽視:助焊劑殘留需增加清洗工序,三防漆涂覆前處理成本上升;焊錫渣每日產生量達焊料總量的 2-3%,再生提純費用高昂;治具定制費在換線頻繁時占總成本 12%。對于家電控制板這類生命周期長、元件類型固定的產品,波峰焊的 3 年 TCO(總擁有成本)最優。

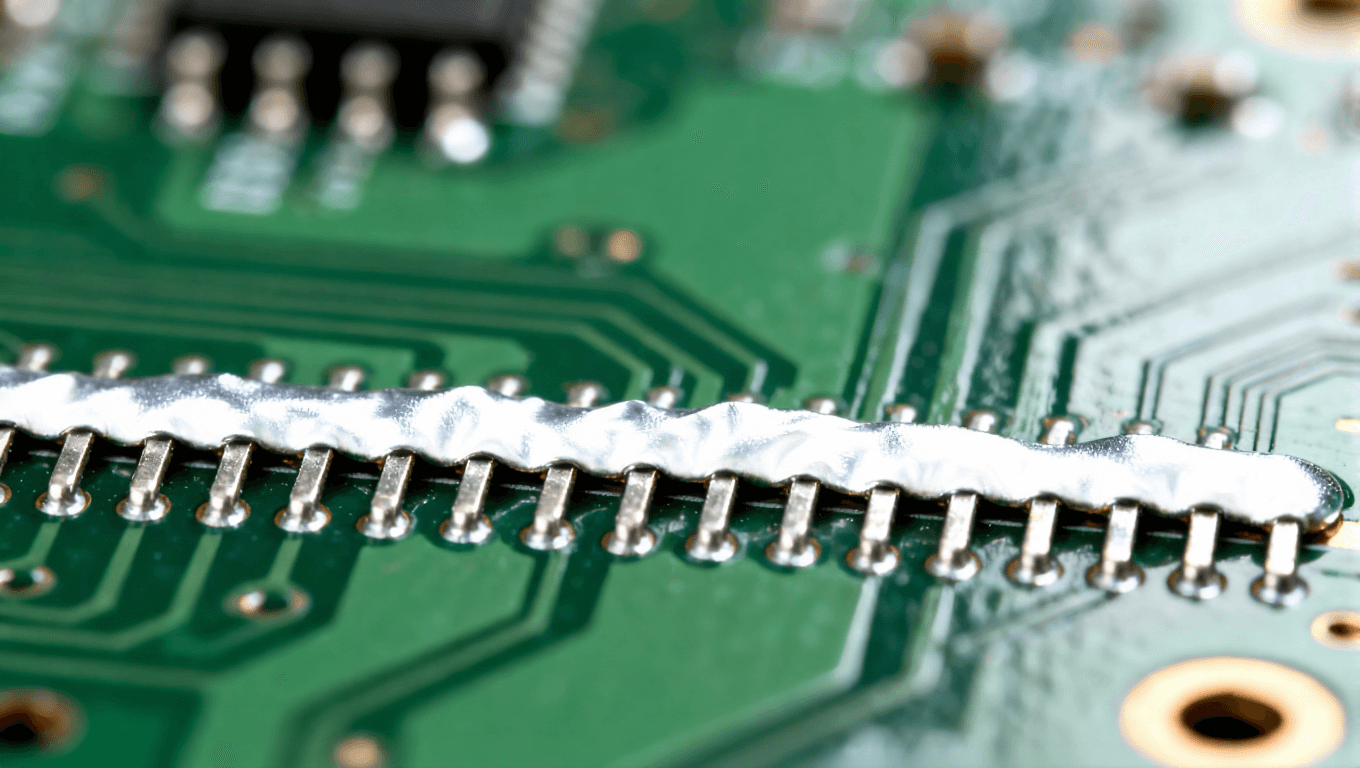

波峰焊后焊橋與橘皮效應缺陷特寫,表現宏觀焊接質量問題

第六章:智能制造的演進路徑 —— 數據驅動的工藝共生

回流焊已深度融入工業 4.0 架構。實時溫度曲線監控系統通過 K-type 熱電偶陣列(每 50mm 一個采樣點)將數據上傳 MES,機器學習模型可預測焊點質量:當峰值溫度偏差超過 3℃時,系統提前預警橋接風險;冷卻斜率異常預示 IMC 過厚。閉環反饋實現預測性維護,爐膛熱效率衰減 5% 即觸發保養工單,計劃外停機減少 70%。

波峰焊的數字化進程相對滯后,但突破已現。電磁泵波峰焊機通過變頻驅動精確控制波峰形態,PID 算法將高度穩定性提升至 ±0.2mm。助焊劑噴涂系統集成視覺定位,噴頭走位精度 ±0.1mm,用量減少 30%。更關鍵的是焊料成分在線監測:通過 XRF 熒光分析儀每 2 小時檢測槽內銅、鉛含量,當銅溶出量超過 0.3% 時自動補充純錫,保持合金配比穩定,焊接不良率下降 40%。

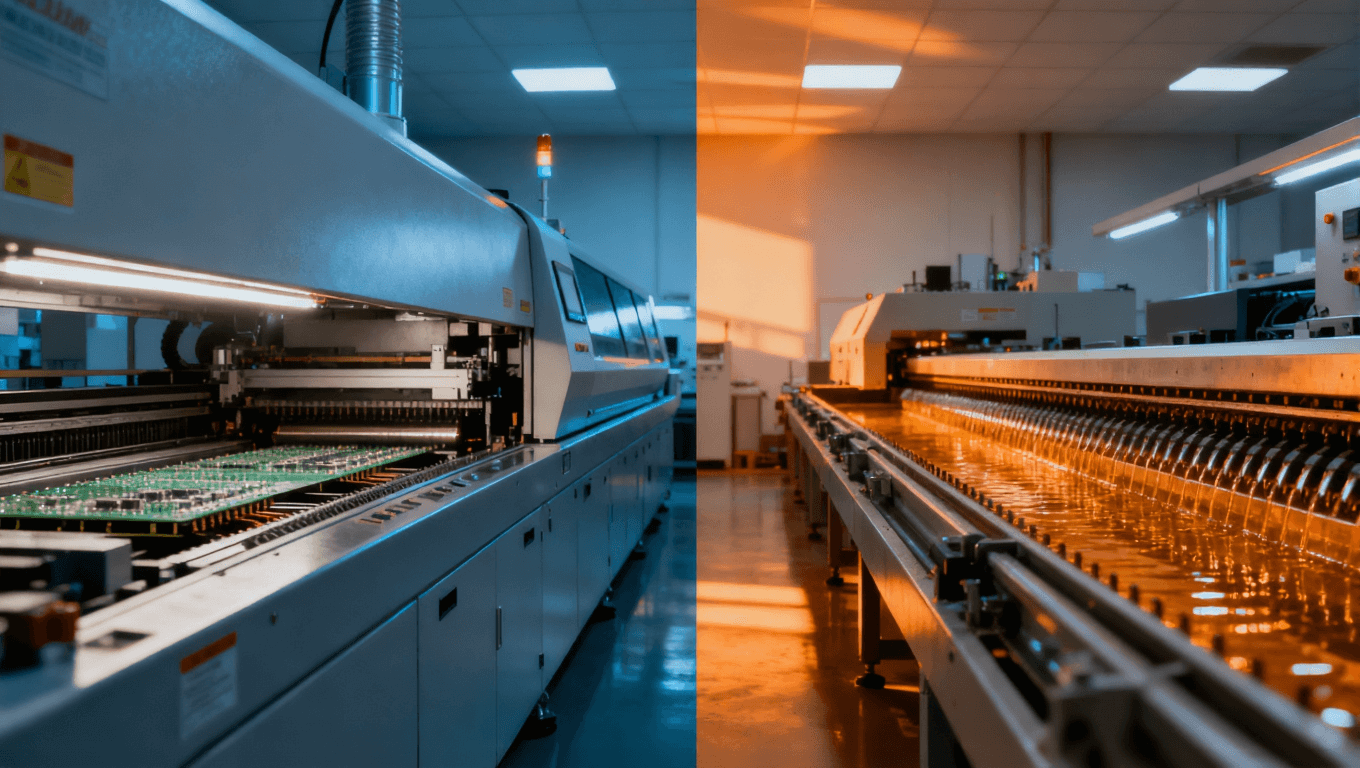

回流焊與波峰焊設備結構對比示意圖,象征兩種工藝的成本與精度差異

第七章:混合工藝的融合疆界 —— 超越非此即彼的技術哲學

現代 PCBA 早已打破工藝壁壘。雙面混裝成為主流:頂面 SMT 元件經回流焊固化后,底面通孔元件采用選擇性波峰焊,通過遮蔽治具保護精密焊點。更前瞻的通孔回流焊(Pin-in-Paste)工藝,在通孔位置印刷階梯鋼網(厚度 0.2mm 增至 0.3mm),使錫膏填充量提升 60%,插件引腳隨 SMT 元件一同回流,省去波峰焊工序,良率提升至 99.2%。

汽車電子 ECU 主板展現了極致的工藝整合。頂面 0.4mm 間距 FPGA 芯片需氮?dú)饣亓?,底?12 個 M12 連接器必須波峰焊接。采用階梯溫度曲線 —— 第一面回流峰值 238℃,第二面波峰焊預熱溫度刻意壓低 10℃,既保證通孔填充又避免頂面二次熔化。這種熱預算精準分配技術,使混裝板不良率控制在 150ppm 以內,達到純 SMT 板的同等質量水平。

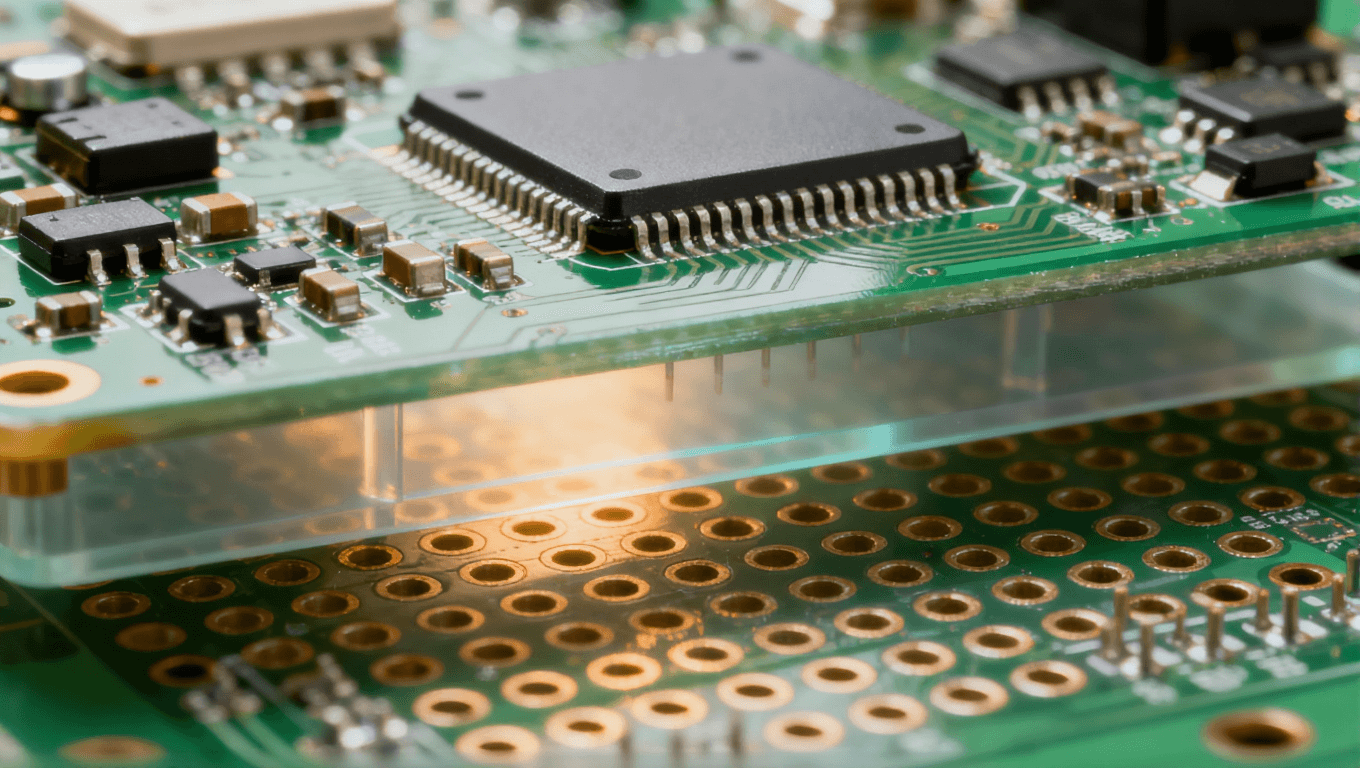

雙面混裝PCBA工藝結構示意圖,表現回流焊與波峰焊在同一板上的融合應用

終章:決策矩陣與工藝哲學 —— 沒有最好,只有最適合

選擇焊接工藝的終極法則,在于建立三維決策模型:

元件密度軸:焊盤間距<0.5mm 時,回流焊是唯一選擇;通孔元件>30% 時,波峰焊經濟性凸顯

質量要求軸:汽車、醫療產品需回流焊的高可靠性;消費類家電可接受波峰焊的適度缺陷率

產量柔性軸:月?lián)Q線>5 次時,回流焊的免治具優勢顯著;單一產品月產超 20 萬時,波峰焊的規模效應爆發

技術演進的方向絕非取代,而是精準匹配與智能融合。當工程師理解錫膏熔化潛熱與焊料波峰動能的本質差異,掌握溫度曲線每個拐點背后的物理意義,調出最優的參數組合?;亓骱概c波峰焊的區別,最終指向電子制造的深層邏輯:用最適合的能量形式,在正確的時間、位置,實現金屬原子最緊密的擁抱。這既是科學,更是藝術。
