大多數羅杰斯的高頻電路基板都要用到銅箔,在高可靠性的應用中,選擇恰當?shù)你~箔可以為電路提供最佳性能

銅箔有多種不同的類型,比如存在重量(厚度)的差異,以及不同銅箔之間的特性也各不相同。了解它們之間的差異,可以幫助工程師在不同的應用環境下,選擇正確的銅箔類型。

銅箔制造工藝

標準電解銅箔在

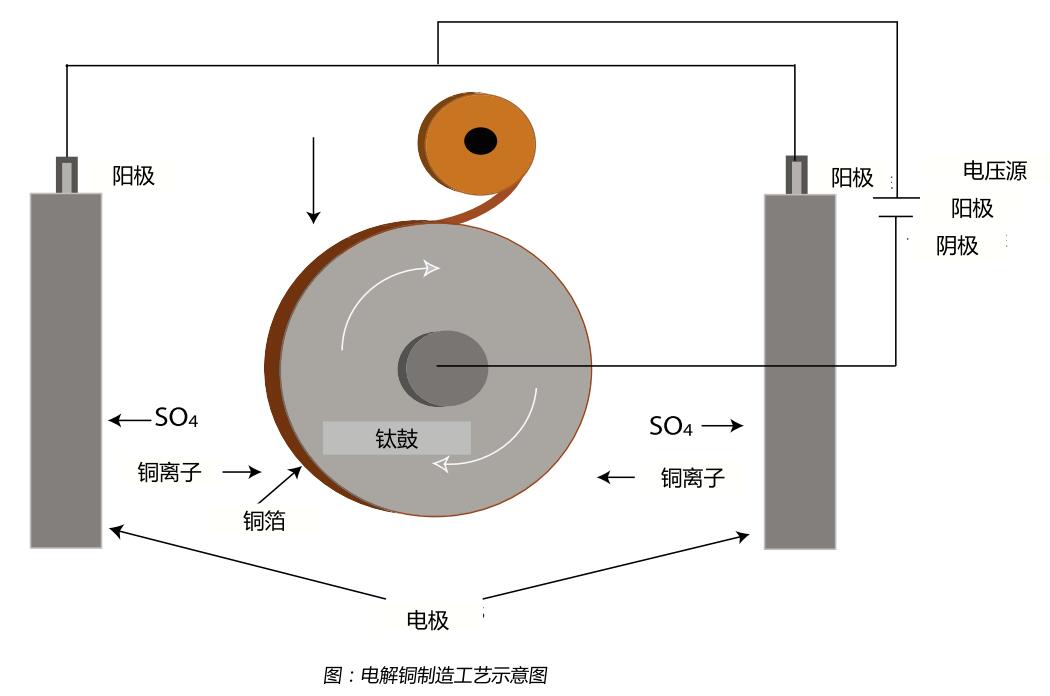

電解銅箔的制造工藝中,銅箔是從含銅離子化學溶液中沉積到旋轉的鈦鼓上形成的。鈦鼓與直流電壓源相連,其中電源陰極連接到鈦鼓上,陽極浸沒在銅電解質溶液中。當施加電壓時,鈦鼓以非常慢的諫度旋轉,銅溶液里面的銅離子在電流的牽引下就會慢慢地沉積到鈦鼓的陰極表面。鈦鼓的內側銅表面是較光滑的,而另一側的銅表面相對而言較粗糙。鈦鼓轉動速度越慢,沉積的銅就會越厚,反之亦然。銅箔的光滑面和粗糙面在經過不同的處理流程后,就可以適用于印刷電路板的制作了。銅箔經過工藝處理后,可以增強銅與介質材料之間的結合力。另一個優點是,可以減緩銅的氧化來起到抗變色的作用。

壓延銅箔

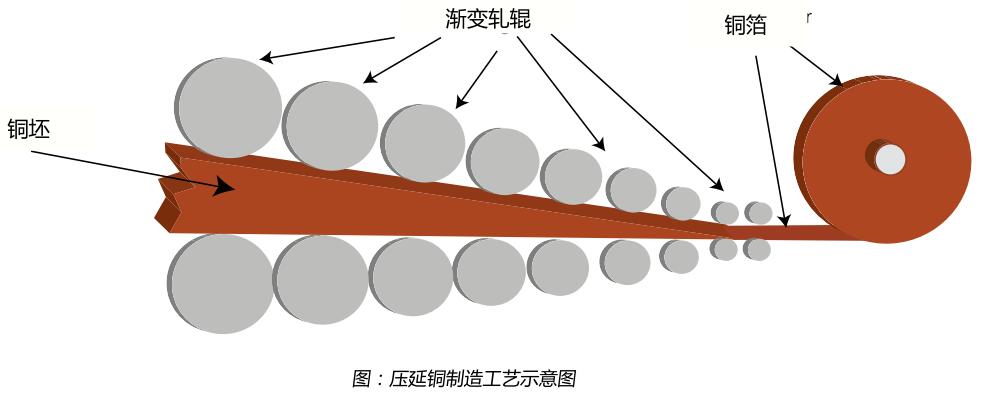

壓延銅箔是通過連續冷軋操作制成的。從純銅坯料開始不斷碾軋縮減厚度并延長長度。其表面的光滑程度取決于軋機的狀態

電阻銅箔在電解銅箔的粗糙面涂覆金屬或合金,起到電阻層的作用。接下來就可以用鎳顆粒粗化電阻層。反轉銅箔和 Lo Pro銅箔反轉銅箔是將電解銅箈的光滑面進行處理。其過程是在光湑表面迸行-層薄處理,將光湑表面變粗糙。目的是提髙銅箔與電介質之間的結合力,并且增加銅箔的耐腐蝕性。在與介質材料結合壓合成層壓板時,經過處理的銅箔表面將被層壓到電介質材料上處理以后的銅面仍會比較光滑,而粗糙面仍舊非常粗糙。這是相對于標準電解銅的一個優勢,在電路加工壓干膜前之前,外層的粗糙面不需要再做其它仼何機械或化學方面的處理。因?yàn)樗旧淼拇植诙纫呀?jīng)足以保證干膜的附著力。對于 Loro銅箔,就是在反轉銅箔的處理面增加了一層薄薄的粘合劑,形成了一個粘合性增強的物理層。與反轉銅箈-樣,經過粘合劑處理的面將與介電層相壓合,可以獲得更好的結合力。羅杰斯的R○4000系列材料就是采用 Loro銅箈的線路層壓板。

電阻銅箔

在電解銅箔的粗糙面涂覆金屬或合金,起到電阻層的作用。接下來就可以用鎳顆粒粗化電阻層。

反轉銅箔和 Lo Pro銅箔

反轉銅箔是將電解銅箈的光滑面進行處理。其過程是在光湑表面迸行-層薄處理,將光湑表面變粗糙。目的是提髙銅箔與電介質之間的結合力,并且增加銅箔的耐腐蝕性。在與介質材料結合壓合成層壓板時,經過處理的銅箔表面將被層壓到電介質材料上處理以后的銅面仍會比較光滑,而粗糙面仍舊非常粗糙。這是相對于標準電解銅的一個優勢,在電路加工壓干膜前之前,外層的粗糙面不需要再做其它仼何機械或化學方面的處理。因?yàn)樗旧淼拇植诙纫呀?jīng)足以保證干膜的附著力。

對于 Loro銅箔,就是在反轉銅箔的處理面增加了一層薄薄的粘合劑,形成了一個粘合性增強的物理層。與反轉銅箈-樣,經過粘合劑處理的面將與介電層相壓合,可以獲得更好的結合力。羅杰斯的R○4000系列材料就是采用 Loro銅箈的線路層壓板。

晶體結構電解銅的昰體顆粒在銅箔的Z軸上縱冋生長。通常,電解銅箈的截面寳易看到具有尖樁柵欄的外觀,并具有垂直于銅箈平面的長昰體邊界。壓延銅的銅皛體結枃在由銅塊碾軋操作過程中被

破壞了。它們的昰體結枃比電解銅昰體小,具有不規則的球形形狀并且?guī)缀跗叫杏阢~箔表面

銅箔粗糙度測量

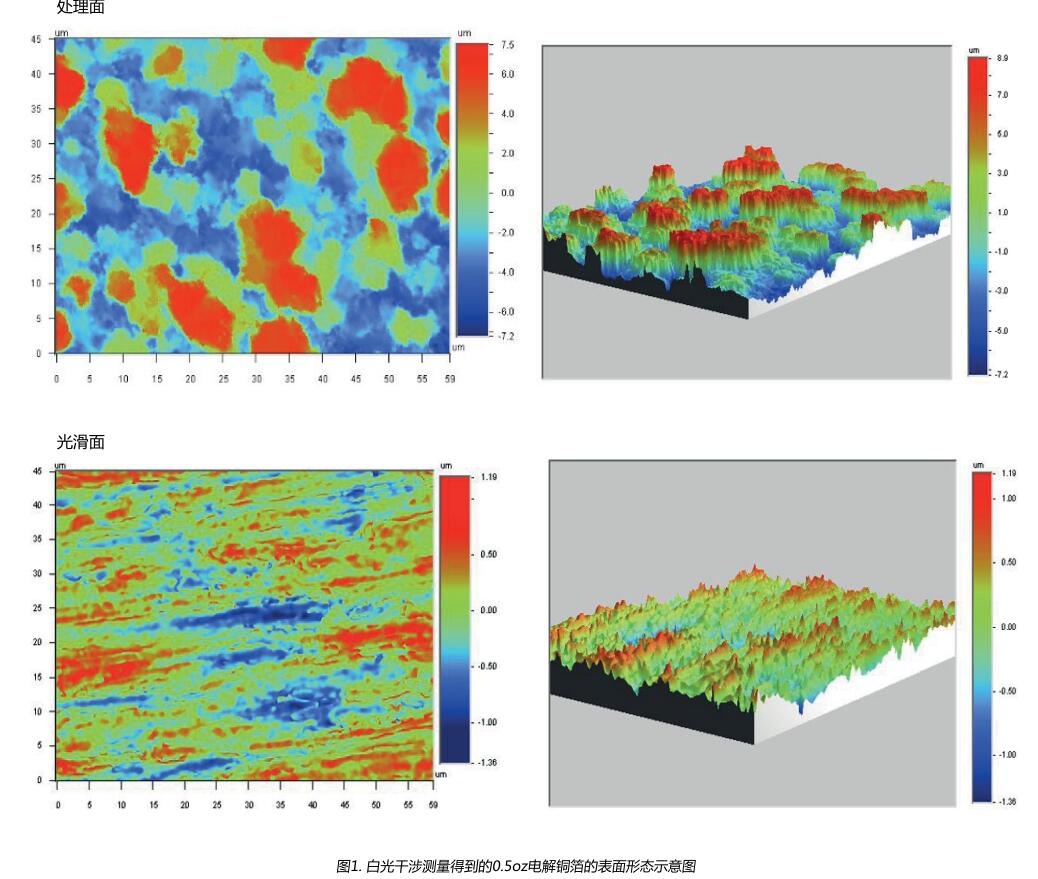

銅箔表面的粗糙度可以通過機械的或光學的方法來測量。許多文獻中都提到“Rz″(峰谷)值,這是因?yàn)樗ㄟ^(guò)機械方式的測量?jī)x來測量得到。然而,根據我們的經驗,通過非接觸式白光干涉測量法測量到的銅箔表面的Sq(RMS)粗糙度與實際的導體損耗更一致。圖1顯示了使用非接觸式白光干涉儀測量的羅杰斯PTFE和TMM層壓板上使用的0.5oz電解銅箔的表面特征。表1顯示了羅杰斯層壓材料上使用的銅箔類型以及典型的粗糙度信息。最新的一項硏究(參考文獻7)表明,“上表面”粗糙度與介質面具有完全不同的結構,它對傳輸線導體損耗幾乎沒有影響。

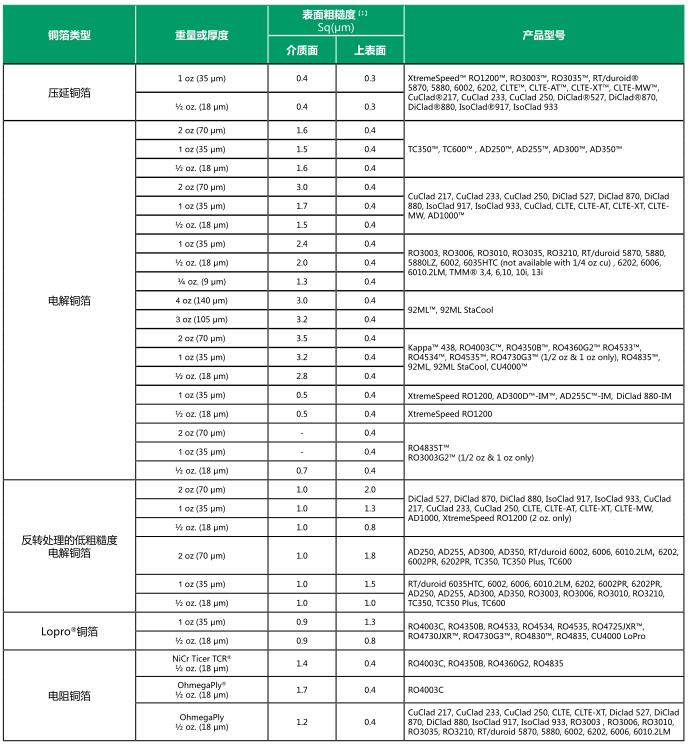

如表1所示,是使用光學測量?jī)x測得不同厚度的電解銅箔和壓延銅箔的粗糙度數據。表中還提到了羅杰斯公司的哪種層壓板使用了哪種的銅箔類型。可以看到,壓延銅是最光滑的銅箔

層壓板的電性能

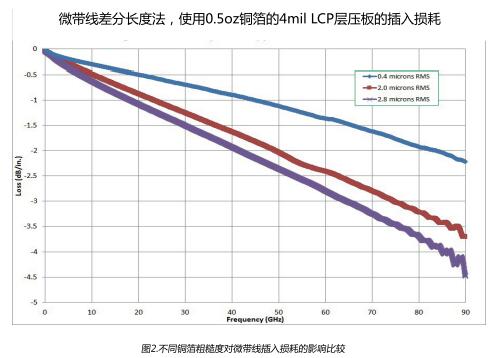

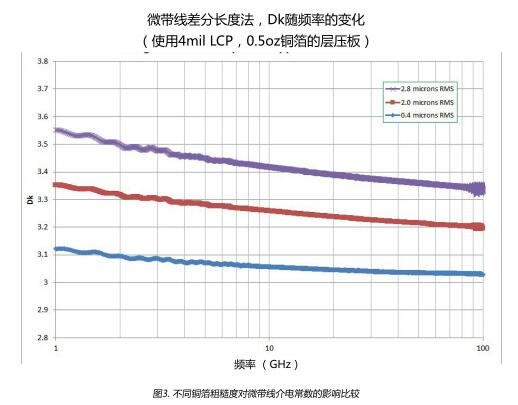

在波導中,導體的表面粗糙度對導體損耗有著顯著的影響,這一點在微波工程的早期就已經被人們所熟知。1949年,S.P.Morgan(參考文獻1)發表的數值模擬結果表明導體表面粗糙度可導致導體損耗成倍增加。 Hammerstad和 Jensen(參考文獻2)將 Morgan的模型和數據與微帶設計方法結合起來。Hαυ的模型成為計算表面粗糙度對導體損耗影響的“教科書″(參考文獻3)式的方法。隨著使用更髙頻率和更薄層壓板,硏究發現Hα模型明顯低估了表面粗糙度對導體損耗的影響(參考文獻5,6)Hal- Huray"模型(參考文獻4)是從“第一原則”分析發展而來,最近已經被商業仿真設計軟件采用。根據我們的經驗,通過適當調整輸入?yún)?shù),“Ha‖l- Huray”模型可以更準確預測不同層壓板厚度和頻率范圍內的導體損耗。“Hal- Huray”模型已被納入羅杰斯公司的阻抗和損耗計算器軟件(MwM)中。我們目前正致力于開發最好的“HalHuray”輸入?yún)?shù)來模擬羅杰斯的層壓板性能。請?jiān)诰€(xiàn)査看羅杰斯官網的攴持中心或聯系您所在地區的羅杰斯銷售工程師來獲取最新信息。羅杰斯對銅箔的硏究(參考文獻5,6,7)還表眀,銅箔粗糙度會影響傳播常數,比較粗糙的銅箔表面會導致有效介電常數明顯增加。圖3顯示了在4mi液晶聚合物層壓板(LCP)上,分別使用Sq值在0.4um到28um的銅箔,其50歐姆傳輸線的介電常數情況?？梢钥吹骄哂凶畲蟠植诙茹~箔的電路的Dk增加近10‰%。在“ Hall-huray"模型中沒有考慮到銅箔粗糙程度對相位響應的影響銅箔表面粗糙度對插入損耗的影響非常明顯(如圖2)。在90GHz下,由4mi厚的液晶聚合物(LCP)層壓板、壓延銅箔(藍線)制成的50歐姆傳輸線的插入損耗汋2.2dB/iηch,該性能幾乎與完全光滑的銅箈導體的模型完全相同。在相同的基板上采用標準電解銅箔,其Sq值為2.oum,插入損耗增大為3.7dB/inch。圖4顯示了圖2中所示數據的導體的銅箔表面粗糙度的形態。

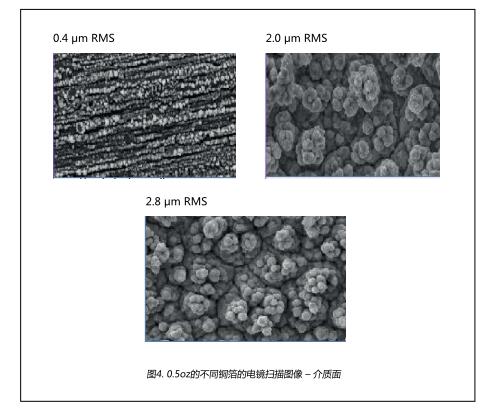

層壓板的機械性能A.抗熱沖擊性在某些快速熱循環的極端條件下,電解銅箔在較窄的導體中可能岀現熱應力裂紋。但在同樣的條件下,壓延銅的抗裂性會有顯著的提高。雖然電解銅箈有更大的拉伸強度和延展性,但壓延銅箔在達到永久變形前具有更好的彈性延展性。B.銅箔結合力由于樹脂與金屬的粘合主要是靠杋械粘合,因此層壓板的銅箔結合力大小與處理過的銅箈表面粗糙度直接相關。C.帶狀線結構的粘合(聚四氟乙烯基板)SEM照片顯示了不同銅箔類型和銅箔蝕刻后的介質表面之間的形貌和粗糙度的差異。如果電路板是粘接的,則對于電解銅箈而言,無需對電介質表面進行鈉或等離子處理,但前提是要注意保護好表面。然而,對于壓延銅電路板,由于其較小的銅箔表面粗糙度將導致比較差的機械結合力,因此表面處理對于可靠的粘接組裝是必要的。附錄兩種不同類型銅箈的不同制造方法導致了電氣和機械性能的差異。表2中列出了其主要差異。
