隨著 5G 基站、自動駕駛雷達和 AI 芯片的爆發式增長，毫米波 PCB 設計面臨前所未有的阻抗匹配挑戰。當工作頻率突破 28GHz、信號傳輸速率超過 100Gbps 時，0.5Ω 的微小阻抗偏差就可能導致 30% 以上的信號衰減。本文將用工程師語言，解析 5G 通信、車載電子、高性能計算三大場景中的阻抗匹配設計關鍵技術，并提供可落地的解決方案。

關鍵行業數據：

? 2024 年全球毫米波 PCB 市場規模達 17.8 億美元

? 阻抗匹配相關成本占高頻 PCB 總成本的 35%

? 77GHz 車載雷達阻抗偏差＞5% 時，目標檢測距離縮短 23%

一、為什么毫米波讓阻抗匹配成為 “生死線”？

物理本質：電磁波反射的能量干涉

當信號源、傳輸線、負載的阻抗不一致時，部分能量會反射形成干擾波。在毫米波頻段（波長約 10mm），這種干擾會被急劇放大：

實測數據揭示風險（某通信設備商實驗室）：

? 28GHz 頻段：阻抗偏差 ±3Ω → 信號衰減 2.1dB → 誤碼率惡化 1000 倍

? 77GHz 頻段：阻抗偏差 ±5Ω → 信號衰減 4.8dB → 誤碼率惡化 100 萬倍

傳統設計為何失效？

1. “50Ω 經驗值” 在毫米波段誤差高達 15%

2. 溫度變化導致介質材料變形

3. 銅箔粗糙度加劇高頻損耗

二、毫米波阻抗匹配的三大技術突破

突破點 1：傳輸線架構升級

（1）共面波導（CPW）—— 車載雷達首選

? 結構特點：信號線兩側鋪設接地平面，形成三面電磁屏蔽

? 性能優勢（對比傳統微帶線）：

? 阻抗波動從 ±5Ω 降至 ±1.8Ω

? 信號損耗從 0.38dB/cm 降至 0.21dB/cm

? 關鍵參數規則：

? 接地間距 (s) = 1.5 倍線寬 (w)

? 介質厚度 (h) ≤ 0.2mm 時需加阻抗補償層

（2）基片集成波導（SIW）—— 衛星通信利器

? 創新設計：用金屬過孔陣列構建 “人工波導腔”

? 航天應用案例：

? 過孔間距≤介質波長的 1/5（40GHz 約 0.6mm）

? 在極端溫差下阻抗穩定性達 ±0.8Ω（國標 ±2Ω）

突破點 2：材料創新的四項金標準

毫米波板材必須滿足：

前沿方案：梯度介質設計

? 表層：εr=3.0（Rogers 3003）

? 中層：εr=2.8（Arlon AD350A）

? 底層：εr=3.2（Isola I-Tera MT40）

實現 28GHz 回波損耗優化 40%，帶寬提升至 8GHz

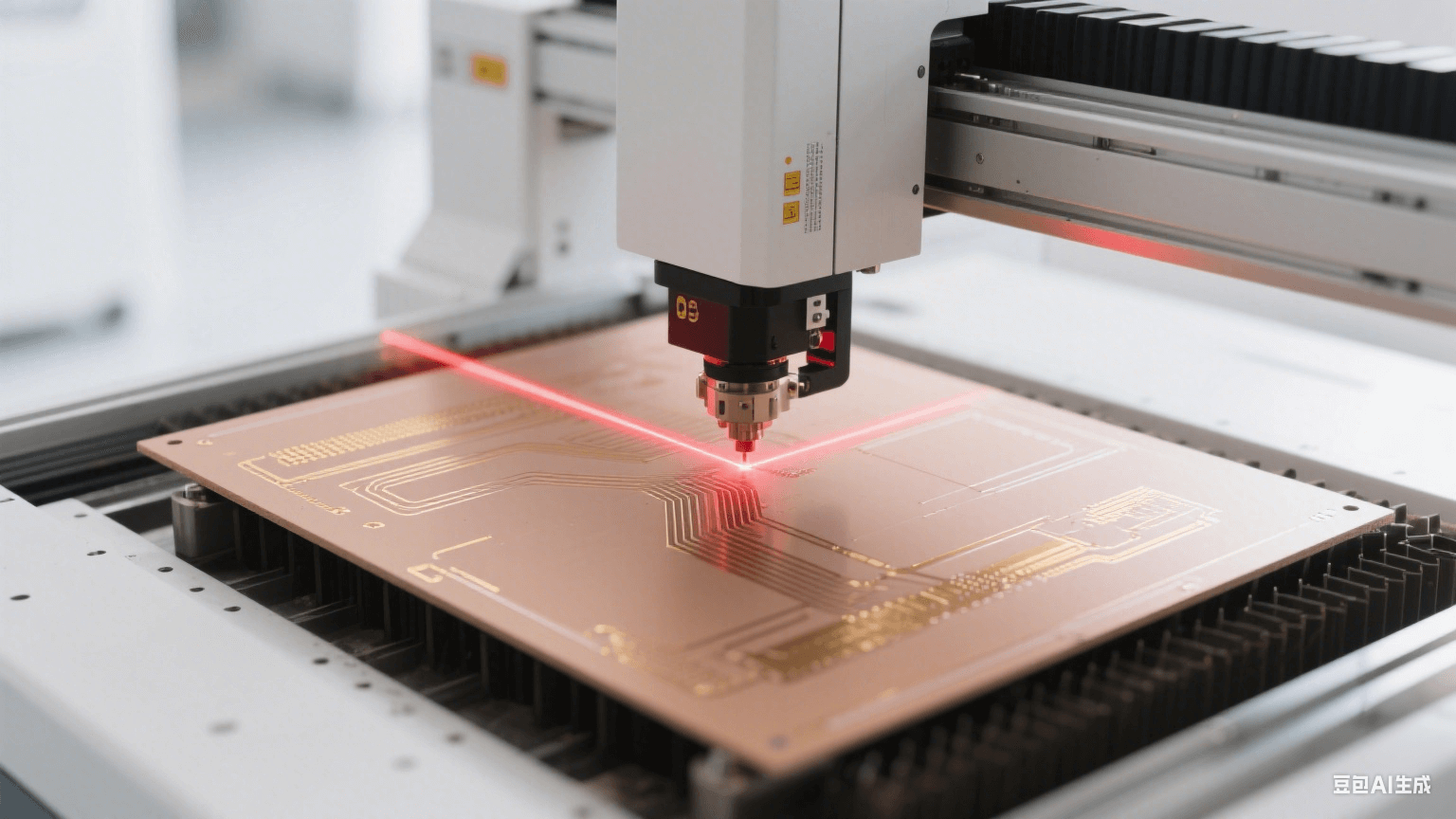

突破點 3：納米級工藝控制

毫米波 PCB 制造的三大核心工藝

車規級案例：

某德系供應商通過 “脈沖電鍍 + CMP 拋光” 工藝，將銅面粗糙度從 0.5μm 降至 0.08μm，使 77GHz 雷達板良率從 65% 躍升至 92%。

三、三大場景實戰方案

1. 5G 毫米波基站（28GHz 相控陣）

痛點：64 通道阻抗一致性要求 ±1Ω

創新方案：

1. 分布式微調：每個通道串聯 0.5Ω 薄膜電阻（精度 ±0.1%）

2. 過孔優化：反焊盤直徑 = 過孔直徑 + 2× 介質厚度 ×tan10°

3. 材料選型：Taconic TLY-5（εr=2.2, tanδ=0.0009）

效果：

? 通道間阻抗差異≤0.8Ω

? 基站輻射功率波動＜0.3dB

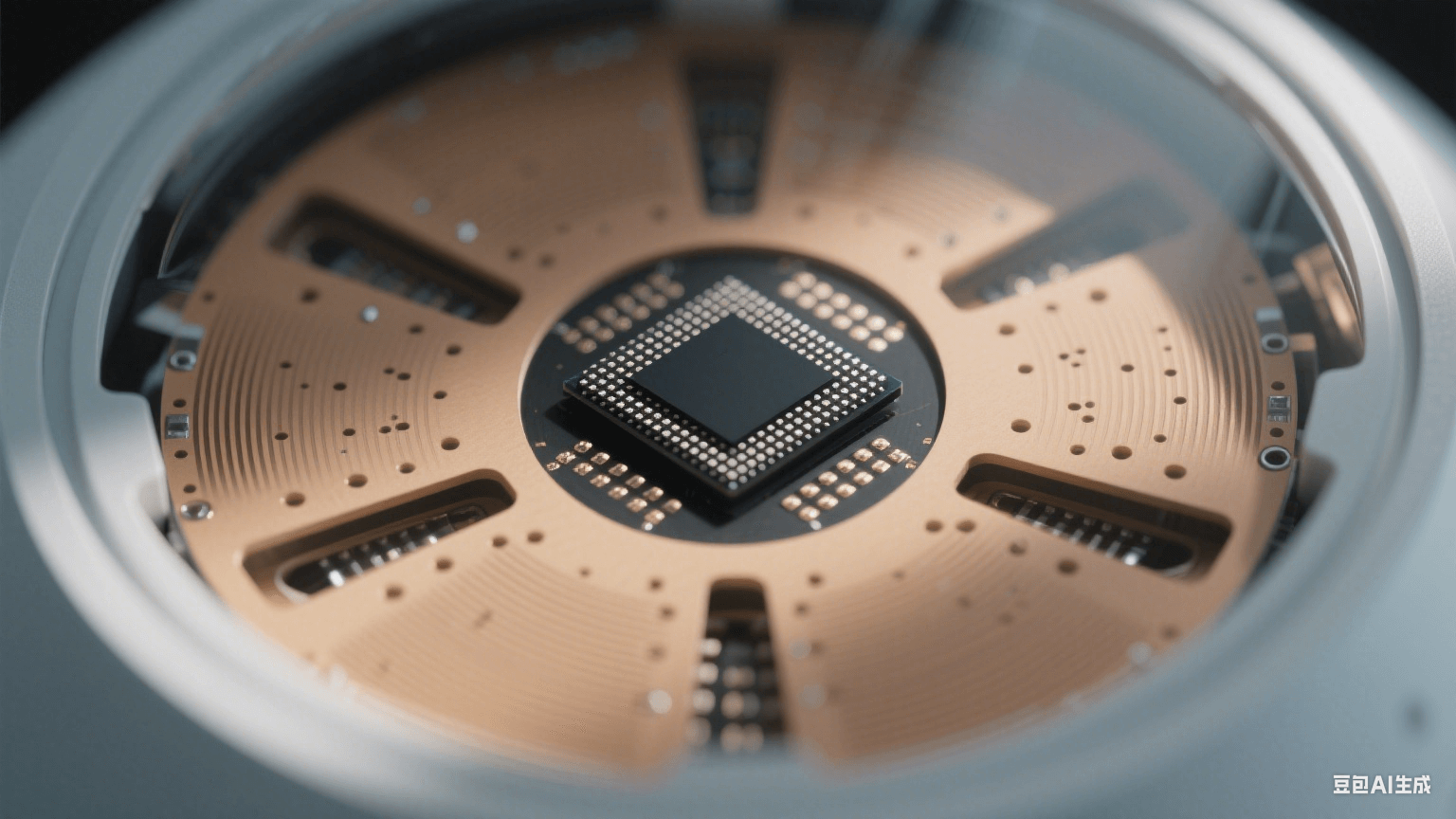

2. 自動駕駛 4D 雷達（77GHz）

痛點：-40℃~150℃溫差導致阻抗漂移

溫度補償技術：

1. 智能線寬：溫度每升 1℃，線寬增加 0.01μm

2. 合金夾層：嵌入鎳鐵合金片（熱膨脹系數僅 1.2ppm/℃）

3. π 型匹配：10Ω 電阻 + 0.5pF 電容補償連接器偏差

實測數據：

? -40℃：阻抗 + 1.8Ω，探測距離衰減 1.2%

? 150℃：阻抗 - 1.6Ω，探測距離衰減 0.9%

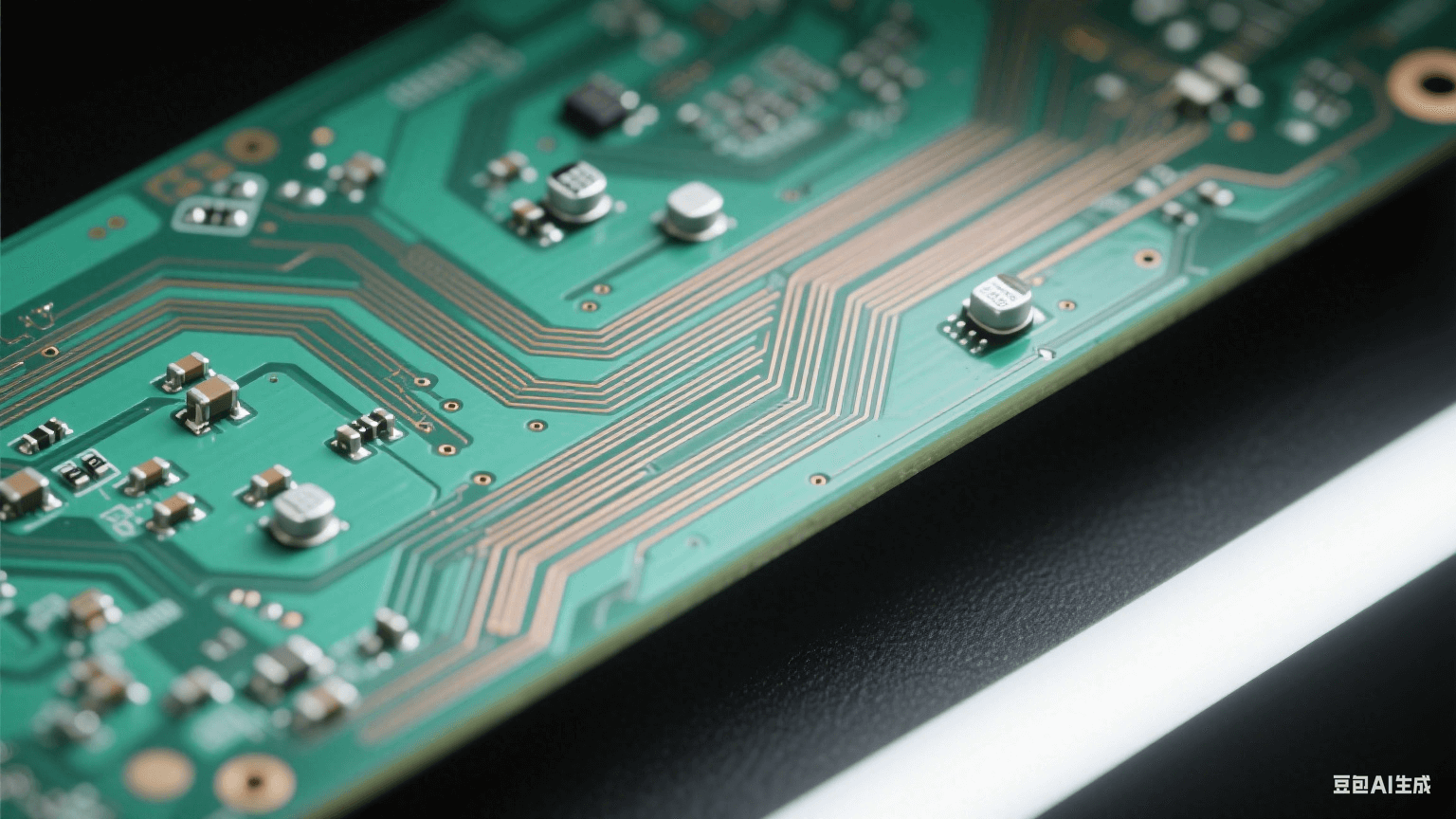

3. NVIDIA H100 GPU 的 112G PAM4 設計

痛點：差分阻抗 100Ω±5% 的超精密控制

關鍵技術：

1. 不等長補償：線寬 0.2mm / 間距 0.4mm

2. 背鉆工藝：殘樁長度＜0.27mm（56GHz 波長的 1/10）

3. 介質選擇：Megtron 6（10GHz 下 tanδ=0.002）

效果：信號眼圖張開度提升 30%，誤碼率＜10?1?

四、工程師速查手冊

設計階段必做 4 項

1. 材料選型：

? 認準 εr 穩定性 ±0.5% 的毫米波專用板材

? 優先選擇各向異性差異＜0.02 的材料

1. 傳輸線設計：

? ＞30GHz 頻段用 CPW/SIW 替代微帶線

? 差分對線寬 / 間距比控制在 1:2

1. 仿真驗證：

? 執行 - 40℃/25℃/85℃三溫仿真

? 頻帶內至少采樣 11 個測試點

1. 工藝要求：

? 向制造商明確銅粗糙度 Ra≤0.1μm

? 確認線寬公差 ±3μm 以內
