DIP 封裝:從技術原理到現代應用的全面解讀
2025-08-18
瀏覽次數:2059
分享到:

一、DIP 封裝的定義與歷史背景

DIPDual In-line Package 是一種經典的集成電路封裝形式,其特點是引腳從封裝體兩側平行引出,可直接插入 PCB 板的通孔中焊接。誕生于 1960 年代,曾是微處理器(如 Intel 8086)、內存芯片和基礎邏輯器件的主流封裝方式。其標準化設計(引腳間距 2.54mm)極大推動了早期電子設備的模塊化生產。

二、結構特點與技術原理

1. 物理結構

封裝體通常為黑色環氧樹脂或陶瓷材質,引腳為銅合金鍍錫,數量從 8 腳至 64 腳不等。

引腳編號規則:缺口標記為 1 號腳,逆時針順序排列(關鍵防誤插設計)。

1. 工藝優勢

手工焊接友好:引腳粗壯且間距大,維修更換便捷。

抗機械應力強:通孔焊接使引腳與 PCB 結合牢固,適用于工業震動環境。

散熱性能佳:陶瓷 DIP 封裝可承載高功率器件(如軍用級 IC)。

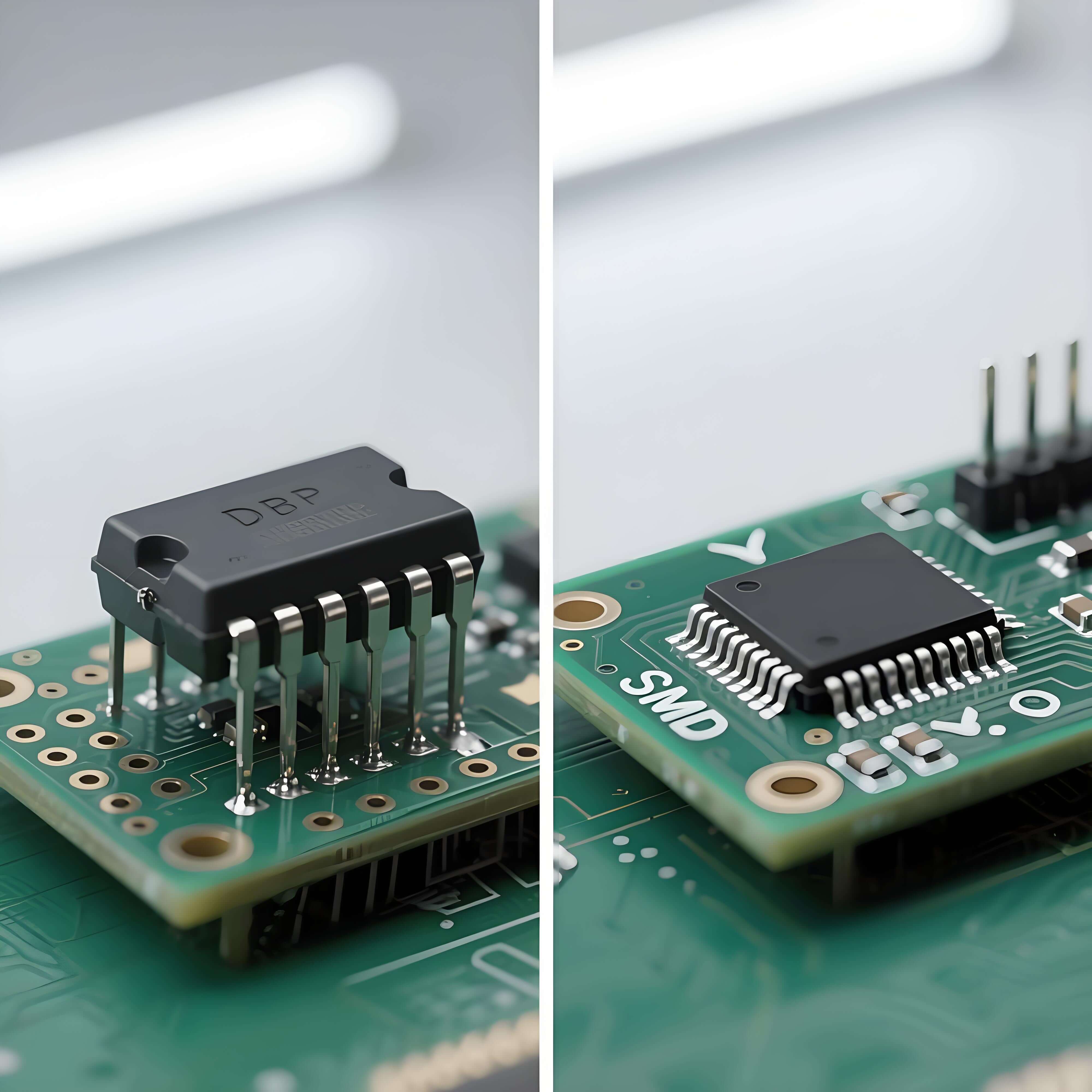

DIP 與 SMT 封裝對比特寫,左側黑色環氧樹脂 DIP 芯片雙列直插引腳,右側銀色 SMT 器件表面貼裝引腳,均置于綠色 PCB 板,顯材質與結構差異

三、典型應用場景與案例



領域

代表器件

不可替代性原因

教育實驗

74 系列邏輯門電路

易觀察信號、便于插拔測試

工業控制

PLC 模塊的 I/O 驅動芯片

抗電磁干擾能力強

航空航天

高可靠性陶瓷封裝 DIP 存儲器

耐極端溫度(-55℃~125℃

注:盡管表面貼裝技術(SMT)已成主流,DIP 仍在特定領域保持生命力。

四、DIP vs 現代封裝技術對比

劣勢分析

體積大,功率密度低 不適用智能手機等微型設備。

手工焊接效率低 批量生產成本高于 SMT 自動化貼裝。

優勢堅守

原型驗證靈活性高 工程師可快速更換芯片調試。

維修兼容性極佳 老舊設備維護仍依賴 DIP 庫存。

五、技術演進與未來趨勢

1. 衍生封裝形式

SIP(單列直插封裝):簡化版 DIP,用于低引腳數器件。

ZIP(鋸齒狀直插封裝):引腳錯位排列以提升密度。

1. 跨界融合創新

現代混合封裝模塊(如車規級傳感器)將 DIP SMT 基板結合,兼顧可靠性與集成度。

結語

DIP 封裝是電子工業史的 活化石,其設計哲學仍在影響現代封裝技術。理解其技術本質,有助于工程師在創新與可靠性間找到平衡。如需了解更多歡迎聯系愛彼電路(IPCB)技術團隊
