一、引言：PCB 老化測試的重要性

電子產品迭代加速的當下，PCB（印制電路板）作為核心載體，其可靠性直接決定設備壽命與運行穩定性。然而，PCB 在長期使用中會受溫度、濕度、電應力等因素影響，出現性能衰減、焊點脫落、絕緣層老化等問題，若未提前排查，可能導致設備故障甚至安全事故。

PCB 老化測試的核心價值，在于通過模擬真實使用環境或強化應力條件，提前暴露 PCB 潛在缺陷，篩選出不合格產品，降低后期運維成本。無論是消費電子的手機主板、工業控制的 PLC 電路板，還是汽車電子的車載 PCB，都需通過標準化老化測試，確保在生命周期內穩定運行。

二、PCB 老化測試的核心原理

PCB 老化的本質是 “環境與應力作用下的性能劣化”，其核心誘因包括三類：環境因素（溫度、濕度、腐蝕性氣體）、電應力因素（電壓、電流、頻率）、機械應力因素（振動、沖擊）。而老化測試的原理，正是通過模擬或強化這些誘因，加速 PCB 劣化過程，在短時間內復現長期使用中的問題，其核心邏輯可概括為兩點：

1. 應力加速劣化：根據 “阿倫尼烏斯方程”，溫度每升高 10℃，化學反應速率約增加 1-2 倍。PCB 中的絕緣材料老化、焊點金屬遷移等過程均屬于化學反應，通過提高測試環境溫度、濕度或電應力，可將原本需要數年的老化過程壓縮至數天甚至數小時，快速暴露缺陷。

2. 失效模式匹配：不同應用場景的 PCB，其失效模式存在差異。例如，汽車 PCB 需耐受 - 40℃~125℃的溫度循環，而工業 PCB 需長期在高濕度環境下運行。老化測試會針對性模擬目標場景的失效誘因，確保測試結果與實際使用中的問題高度匹配，避免 “過度測試” 或 “測試不足”。

三、PCB 老化測試的核心方法分類

根據測試環境與應力類型，PCB 老化測試可分為四大類，不同方法適用于不同場景，需結合產品需求選擇。

（一）高溫老化測試：適用于高溫場景的可靠性驗證

高溫是 PCB 老化的主要誘因之一 —— 高溫會導致 PCB 基材（如 FR-4）的玻璃化轉變溫度（Tg）下降，絕緣性能衰減，同時加速焊點氧化與金屬化孔的可靠性劣化。高溫老化測試是最基礎、應用最廣泛的方法，具體操作如下：

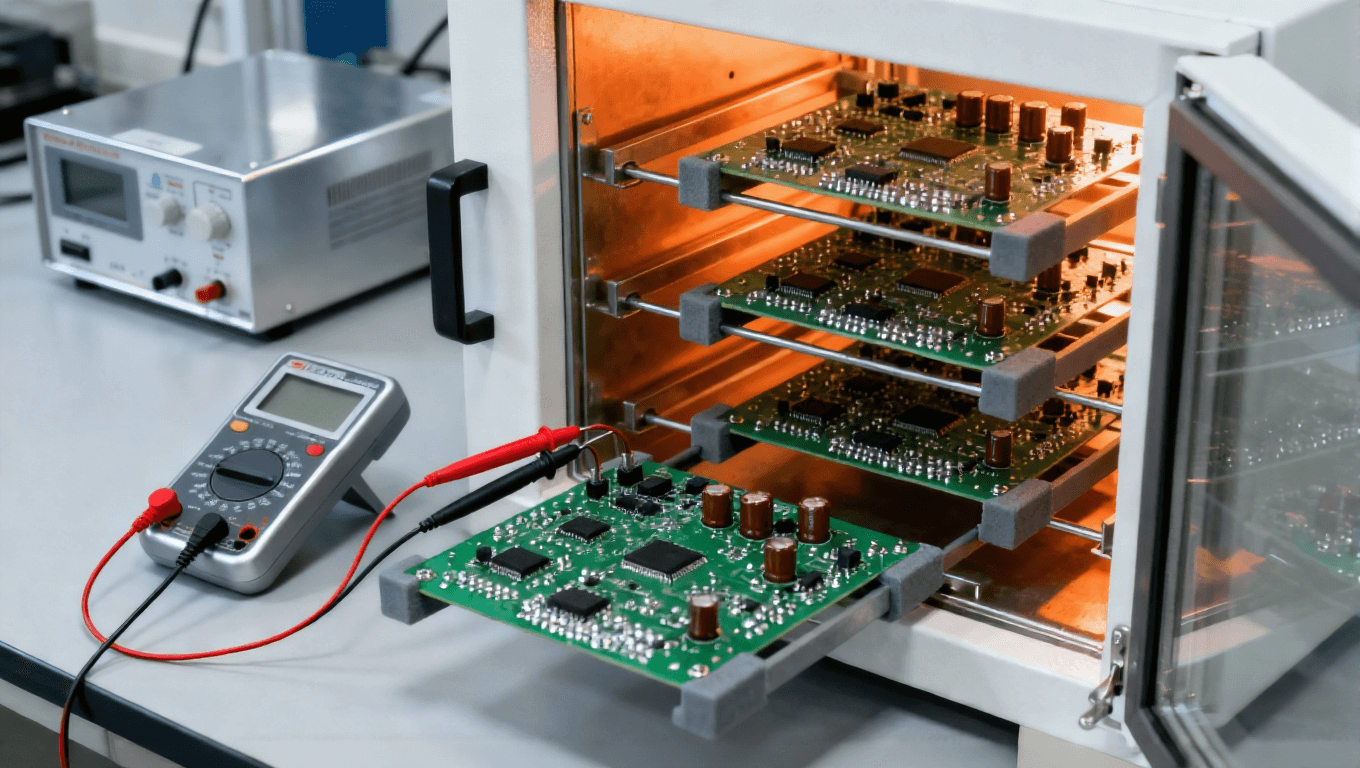

1. 測試原理：將 PCB 樣品置于高溫箱中，維持恒定高溫（通常為 85℃、105℃或 125℃，根據產品規格確定），持續一定時間（24h、48h、1000h 等），期間監測 PCB 的導通性、絕緣電阻、焊點完整性等參數，判斷是否出現失效。

2. 核心設備：可編程高溫箱（需具備溫度精度 ±1℃、均勻度 ±2℃的控制能力）、萬用表（監測導通電阻）、絕緣電阻測試儀（測試絕緣性能）、金相顯微鏡（觀察焊點微觀變化）。

3. 適用場景：適用于筆記本電腦 CPU 主板、汽車發動機艙 PCB、工業烤箱內控制板等長期處于高溫環境的產品。

4. 操作要點：

? 樣品需按實際裝機狀態固定（如焊接元器件、連接導線），避免因固定方式不當導致額外應力；

? 溫度上升速率需控制在 5℃/min~10℃/min，防止 PCB 因溫差過大出現基材開裂；

? 測試后需在常溫下靜置 1-2h，待樣品恢復至室溫后再進行參數檢測，避免溫度影響測試精度。

（二）高溫高濕老化測試：模擬濕熱環境的失效風險

在高溫基礎上疊加高濕度，會進一步加速 PCB 的老化 —— 水汽會滲透 PCB 基材與絕緣層，導致絕緣電阻下降、金屬化孔電化學遷移（如銅離子遷移形成導電通路，引發短路），同時加劇焊點的電化學腐蝕。該方法主要針對潮濕環境下的 PCB，如戶外通信設備、衛浴電器 PCB 等。

1. 測試原理：采用 “溫濕度循環” 或 “恒定溫濕度” 模式，常見條件為 “85℃/85% RH（相對濕度）”“60℃/90% RH”，持續時間從 100h 到 1000h 不等。測試過程中需實時監測 PCB 的絕緣電阻（要求≥10^6Ω）、泄漏電流（要求≤10μA），測試后進行焊點拉力測試與外觀檢查。

2. 核心設備：恒溫恒濕箱（需支持濕度控制精度 ±3% RH）、高精度絕緣電阻測試儀、泄漏電流檢測儀、焊點拉力計。

3. 關鍵注意事項：

? 樣品需避免直接接觸箱內冷凝水，可通過支架架空或包裹防水膜（僅暴露測試區域）；

? 溫濕度循環測試中，需控制溫濕度變化速率（如溫度變化≤5℃/min，濕度變化≤10% RH/min），防止 PCB 出現水汽凝結；

? 測試后需立即對樣品進行干燥處理（如 60℃烘干 2h），避免殘留水汽影響后續檢測結果。

（三）溫度循環老化測試：驗證溫度波動下的可靠性

部分 PCB（如汽車車載 PCB、戶外 LED 顯示屏 PCB）會長期經歷 “低溫 - 高溫” 的循環波動，溫度變化會導致 PCB 基材與元器件的熱膨脹系數（CTE）不匹配，引發焊點疲勞、基材分層、導線斷裂等問題。溫度循環老化測試正是模擬這類場景，驗證 PCB 的抗溫度沖擊能力。

1. 測試原理：通過高低溫箱實現 “低溫段 - 常溫段 - 高溫段” 的循環，常見循環條件為 “-40℃（保持 2h）→常溫（1h）→85℃（保持 2h）→常溫（1h）”，循環次數通常為 100 次、500 次。每次循環后檢測 PCB 的導通性、焊點完整性，循環結束后進行金相分析，判斷是否出現焊點裂紋、基材分層。

2. 核心設備：高低溫循環箱（需支持 - 60℃~150℃的溫度范圍，溫度轉換時間≤5min）、在線導通測試儀（實時監測焊點通斷）、掃描電子顯微鏡（SEM，觀察焊點微觀裂紋）。

3. 適用場景：汽車車載娛樂系統 PCB、戶外光伏逆變器 PCB、高鐵控制 PCB 等需耐受溫度波動的產品。

4. 操作關鍵：

? 樣品需按實際安裝方式固定，確保熱傳導路徑與實際一致；

? 循環過程中需避免樣品與箱壁直接接觸，防止局部溫度偏差；

? 若 PCB 帶有元器件，需提前確認元器件的溫度耐受范圍，避免元器件先于 PCB 失效，導致測試結果誤判。

（四）電應力老化測試：強化電負荷下的性能穩定性

PCB 在運行中會承載電壓、電流等電應力，長期高電應力會導致 PCB 導線發熱、絕緣層擊穿、金屬化孔電遷移等問題。電應力老化測試通過在 PCB 上施加額定或高于額定的電應力，結合溫度環境，驗證其在電負荷下的長期穩定性，也被稱為 “電熱老化測試”。

1. 測試原理：將 PCB 樣品置于恒溫環境（如 60℃、85℃），同時按實際工作狀態施加電壓（如 1.2 倍額定電壓）、電流（如 1.1 倍額定電流），持續通電 100h~1000h。測試過程中監測 PCB 的導線溫度（要求≤基材 Tg 溫度 - 20℃）、絕緣電阻、輸出信號穩定性，測試后檢查是否出現導線燒蝕、絕緣層破損。

2. 核心設備：直流電源 / 交流電源（需具備恒壓、恒流輸出功能）、溫度巡檢儀（監測導線溫度）、示波器（監測信號穩定性）、絕緣電阻測試儀。

3. 適用場景：電源 PCB、大功率 LED 驅動 PCB、服務器主板等長期高電負荷運行的產品。

4. 安全要點：

? 測試區域需做好絕緣防護，避免觸電風險；

? 需設置過流、過壓保護裝置，防止 PCB 因突發故障引發燒毀；

? 測試過程中需定期檢查樣品狀態，若出現冒煙、異味，需立即停止測試。

四、PCB 老化測試的標準操作流程

規范的操作流程是確保測試結果準確、可重復的核心，無論是企業內部質檢還是第三方檢測，均需遵循 “準備 - 執行 - 分析 - 報告” 四步流程，具體如下：

（一）測試前準備：奠定測試基礎

1. 樣品篩選與預處理：

? 從同一批次 PCB 中隨機抽取樣品，數量通常為 5-10 片（根據 ANSI/IPC-TM-650 標準，批量生產時抽樣比例≥0.1%）；

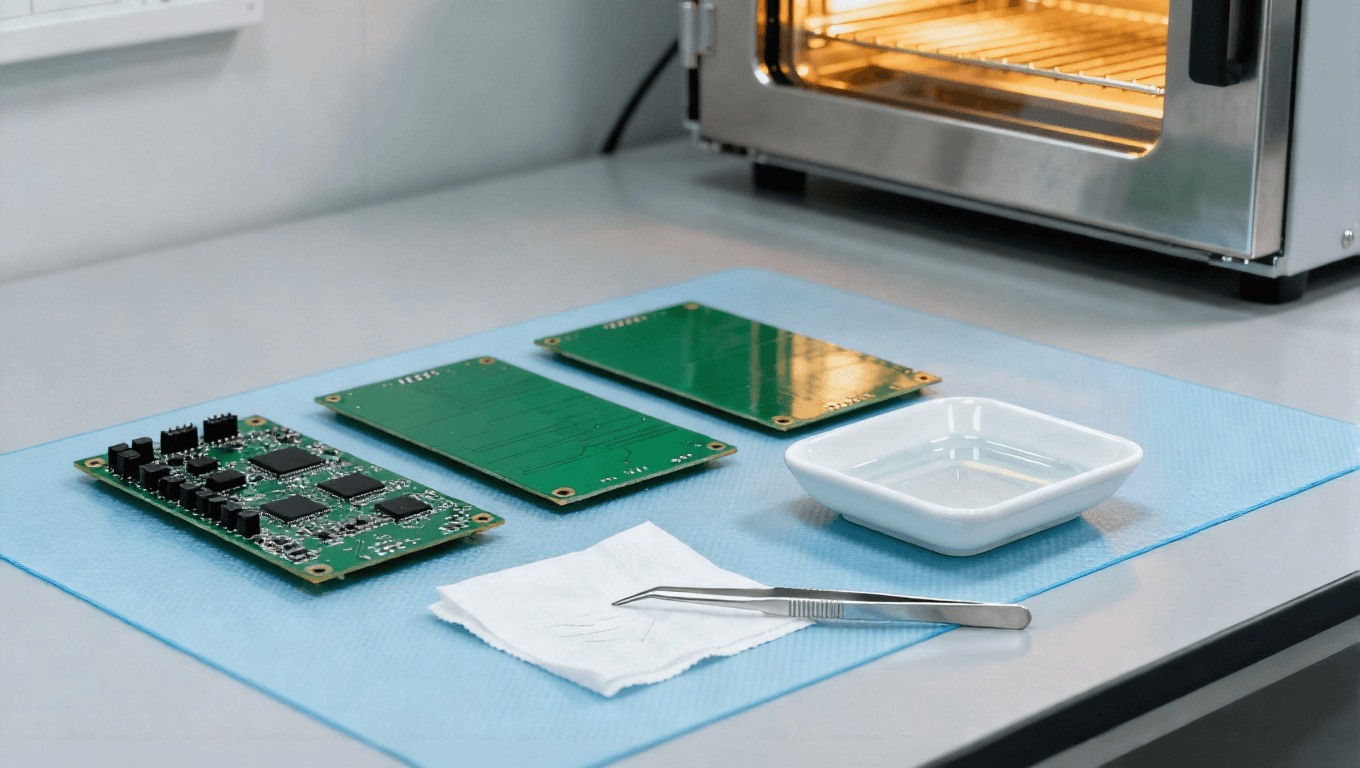

? 對樣品進行預處理：清除表面油污、灰塵，檢查外觀（無明顯劃痕、焊點缺陷），按實際使用狀態焊接元器件（若測試帶元器件的 PCB），并記錄樣品編號、批次、生產日期等信息。

1. 設備校準與參數設定：

? 校準測試設備：高溫箱、恒溫恒濕箱需用標準溫度計校準溫度（誤差≤±0.5℃），電源設備需用標準萬用表校準輸出電壓、電流（誤差≤±1%）；

? 根據產品規格與測試標準設定參數：如測試溫度、濕度、時間、電應力值，同時設定監測頻率（如每 2h 記錄一次絕緣電阻，每 12h 檢查一次焊點外觀）。

1. 測試方案確認：

? 明確測試目的（如批次質檢、失效分析、新方案驗證），確定測試終止條件（如樣品出現導通故障、絕緣電阻低于閾值、測試時間結束）；

? 制定應急方案：如設備故障時的樣品保存方法、突發安全事件（如樣品冒煙）的處理流程。

（二）測試執行：確保過程可控

1. 樣品放置與初始化監測：

? 將樣品按預設方式固定在測試設備內（如高溫箱內用耐高溫支架固定，避免樣品重疊），連接監測設備（如萬用表表筆、溫度傳感器）；

? 進行初始化監測：記錄樣品的初始導通電阻（要求≤0.1Ω）、絕緣電阻（要求≥10^8Ω）、焊點拉力（根據 IPC 標準，焊點拉力≥5N），確保樣品初始狀態合格。

1. 環境與應力施加：

? 啟動測試設備，按設定參數施加環境應力（溫度、濕度）與電應力，期間禁止隨意調整參數；

? 按監測頻率記錄數據：如高溫老化測試中，每 2h 用萬用表測導通電阻，每 12h 用絕緣電阻測試儀測絕緣性能；溫度循環測試中，每次循環后檢查焊點外觀。

1. 異常處理：

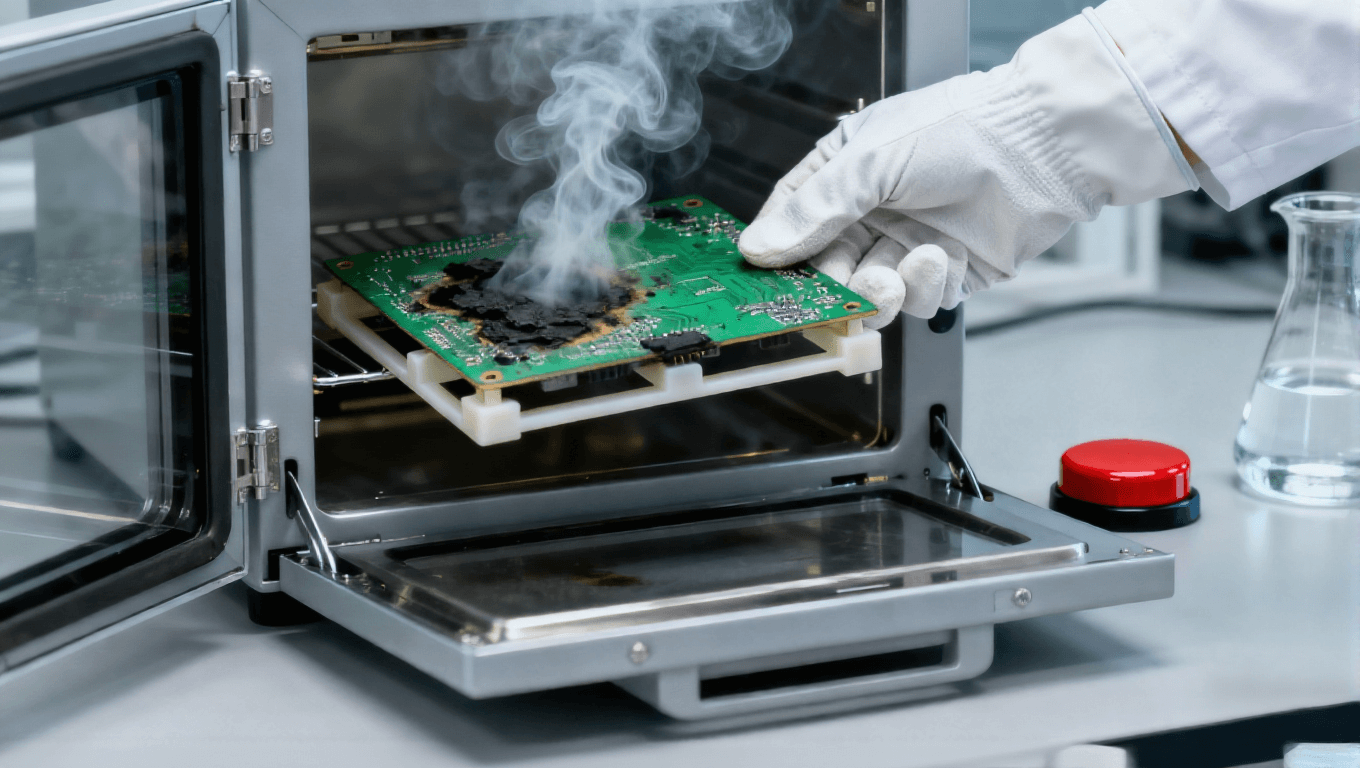

? 若監測到數據異常（如絕緣電阻驟降、導通電阻超標），需暫停測試，記錄異常時間、參數變化，拍照留存樣品狀態；

? 若設備出現故障（如溫度失控），需立即取出樣品，置于常溫環境，待設備修復并校準后，重新抽取同批次樣品進行測試（避免用已受異常應力的樣品繼續測試）。

（三）測試后分析：挖掘數據價值

1. 樣品外觀與參數檢測：

? 外觀檢查：用放大鏡（10-20 倍）觀察樣品是否有基材分層、焊點裂紋、導線氧化、絕緣層變色等現象，重點檢查金屬化孔、焊點等關鍵部位；

? 參數復測：重新檢測導通電阻、絕緣電阻、焊點拉力，與初始數據對比，計算性能衰減幅度（如絕緣電阻衰減率≤20% 為合格）；

? 微觀分析：對不合格樣品，用金相顯微鏡或 SEM 觀察焊點微觀結構，判斷失效原因（如是否為金屬遷移、疲勞裂紋）。

1. 數據整理與失效判定：

? 整理測試數據，形成 “時間 - 參數” 曲線（如溫度循環次數與焊點拉力的關系曲線），直觀展示 PCB 性能變化趨勢；

? 按標準判定結果：如依據 IPC-9701 標準，PCB 在 85℃/85% RH、1000h 測試后，絕緣電阻≥10^6Ω、無焊點失效，則判定為合格；若出現任意一項指標不達標，則判定為不合格，并標記失效模式（如 “絕緣層擊穿”“焊點疲勞斷裂”）。

（四）測試報告撰寫：輸出專業結論

測試報告需包含 “基礎信息 - 測試過程 - 數據結果 - 結論建議” 四部分，確保第三方可追溯、可復現，核心內容如下：

? 基礎信息：樣品信息（編號、批次、規格）、測試標準（如 IPC-TM-650、GB/T 2423）、測試設備型號與校準記錄；

? 測試過程：測試方法（如高溫高濕老化）、參數設定（溫度 85℃、濕度 85% RH、時間 500h）、監測頻率；

? 數據結果：初始數據、過程監測數據、測試后數據，附 “時間 - 參數” 曲線與樣品外觀照片；

? 結論建議：明確樣品是否合格，分析失效原因（如 “焊點裂紋源于溫度循環中 CTE 不匹配”），提出改進建議（如 “優化焊點焊盤設計，降低熱應力”）。

五、PCB 老化測試的行業標準與規范

遵循標準化測試是確保結果權威性的前提，目前全球主流的 PCB 老化測試標準分為國際標準與國內標準，企業需根據目標市場選擇對應的標準：

（一）國際標準：覆蓋全球市場的通用規范

1. IPC 標準（美國印制電路協會）：

? IPC-TM-650：PCB 測試方法手冊，其中 “2.6.8 高溫老化測試”“2.6.13 高溫高濕老化測試”“2.6.34 溫度循環測試” 明確了測試參數、設備要求、判定標準，是全球 PCB 行業最常用的標準；

? IPC-9701：PCB 可靠性測試標準，針對不同應用場景（如消費電子、汽車電子）制定了差異化的老化測試條件，如汽車 PCB 需滿足 “-40℃~125℃溫度循環，1000 次循環無失效”。

1. IEC 標準（國際電工委員會）：

? IEC 60068-2-1：環境測試第 2 部分，規定了高溫測試的方法，包括 “恒定高溫”“漸變高溫” 兩種模式，適用于 PCB 及電子元器件的老化測試；

? IEC 60068-2-78：規定了高溫高濕（穩態）測試的條件，如 “40℃/93% RH”“55℃/85% RH”，常用于通信設備 PCB 的可靠性驗證。

（二）國內標準：符合中國市場的合規要求

1. GB/T 標準（國家標準）：

? GB/T 2423.2-2021：電工電子產品環境試驗第 2 部分，對應 IEC 60068-2-1，規定了高溫測試方法，適用于國內 PCB 企業的出廠檢測；

? GB/T 2423.3-2016：規定了恒定濕熱測試方法，條件包括 “40℃/93% RH”“55℃/85% RH”，是國內戶外 PCB 產品（如路燈控制板）必須滿足的測試標準；

? GB/T 4677-2019：印制板測試方法，其中 “12 老化測試” 明確了 PCB 在高溫、濕熱環境下的測試流程與判定指標，與 IPC 標準兼容。

1. 行業標準：

? SJ/T 11277-2018：電子元器件用 PCB 可靠性要求，針對軍工、航空航天領域的 PCB，制定了更嚴格的老化測試條件，如 “-55℃~150℃溫度循環，2000 次循環無失效”。

六、PCB 老化測試的常見問題與解決辦法

在實際測試中，企業常面臨 “數據偏差”“樣品失效誤判”“測試效率低” 等問題，需針對性解決，確保測試質量與效率：

（一）測試數據偏差：原因與解決

問題表現：同一批次樣品在相同測試條件下，絕緣電阻、焊點拉力等數據差異較大（偏差超過 10%），導致無法準確判定批次質量。

常見原因：

1. 設備溫濕度均勻度差：高溫箱內局部溫度偏差超過 ±3℃，導致不同位置的樣品受應力不一致；

2. 樣品預處理不統一：部分樣品表面殘留油污，影響絕緣電阻測試結果；

3. 監測設備接觸不良：萬用表表筆與 PCB 測試點接觸電阻過大，導致導通電阻測量值偏高。

解決辦法：

4. 設備校準：定期用多點溫度記錄儀檢測高溫箱 / 恒溫恒濕箱內的溫濕度分布，對均勻度超標的設備進行維修（如更換加熱管、風扇）；

5. 統一預處理：所有樣品采用相同的清洗流程（如用異丙醇擦拭表面，60℃烘干 30min），確保初始狀態一致；

6. 優化監測方式：采用探針式測試夾具固定表筆，避免手動接觸帶來的誤差，同時在測試前用標準電阻校準萬用表（誤差≤±0.5%）。

（二）樣品失效誤判：避免 “假失效” 與 “漏失效”

問題表現：

? 假失效：測試中監測到參數異常（如絕緣電阻下降），但后續復檢時參數恢復正常，誤判樣品不合格；

? 漏失效：測試中未發現明顯問題，但樣品實際使用中出現失效，導致測試結果失真。

常見原因：

1. 假失效：測試中樣品表面凝結冷凝水，導致絕緣電阻臨時下降；監測設備故障（如電源波動）導致數據異常；

2. 漏失效：監測頻率過低（如每 24h 記錄一次數據），錯過短期參數波動；未檢測關鍵部位（如金屬化孔），導致潛在缺陷未暴露。

解決辦法：

3. 避免假失效：高溫高濕測試中控制溫濕度變化速率，防止冷凝水產生；測試中同步監測設備參數（如電源電壓、箱內溫度），若設備參數異常，對應時間段的數據視為無效；

4. 防止漏失效：根據失效模式調整監測頻率（如電應力老化測試每 1h 記錄一次導線溫度）；增加關鍵部位的檢測項目（如金屬化孔的導通電阻測試，要求≤0.05Ω）。

（三）測試效率低：平衡精度與時間

問題表現：傳統老化測試（如 1000h 高溫高濕測試）耗時過長，導致產品研發周期延長或批量生產時質檢滯后。

常見原因：

1. 測試條件過于保守：沿用通用標準（如 85℃/85% RH），未根據產品實際使用場景優化參數；

2. 設備利用率低：單臺高溫箱一次僅能測試少量樣品，且需人工記錄數據，效率低下。

解決辦法：

3. 優化測試條件：基于 “加速因子” 計算，在確保失效模式一致的前提下，提高應力強度（如將溫度從 85℃提升至 105℃），縮短測試時間（如將 1000h 縮短至 500h），但需通過對比試驗驗證加速方案的有效性；

4. 升級設備與流程：采用多工位測試設備（如一次可測試 50 片樣品的恒溫恒濕箱），搭配自動化數據采集系統（如 PLC + 觸摸屏，實時記錄數據并生成曲線），減少人工干預，提升效率。

七、PCB 老化測試的應用場景與行業案例

不同行業的 PCB 因使用環境差異，對老化測試的需求不同，以下為典型行業的應用案例，為企業提供參考：

（一）消費電子行業：保障終端產品穩定性

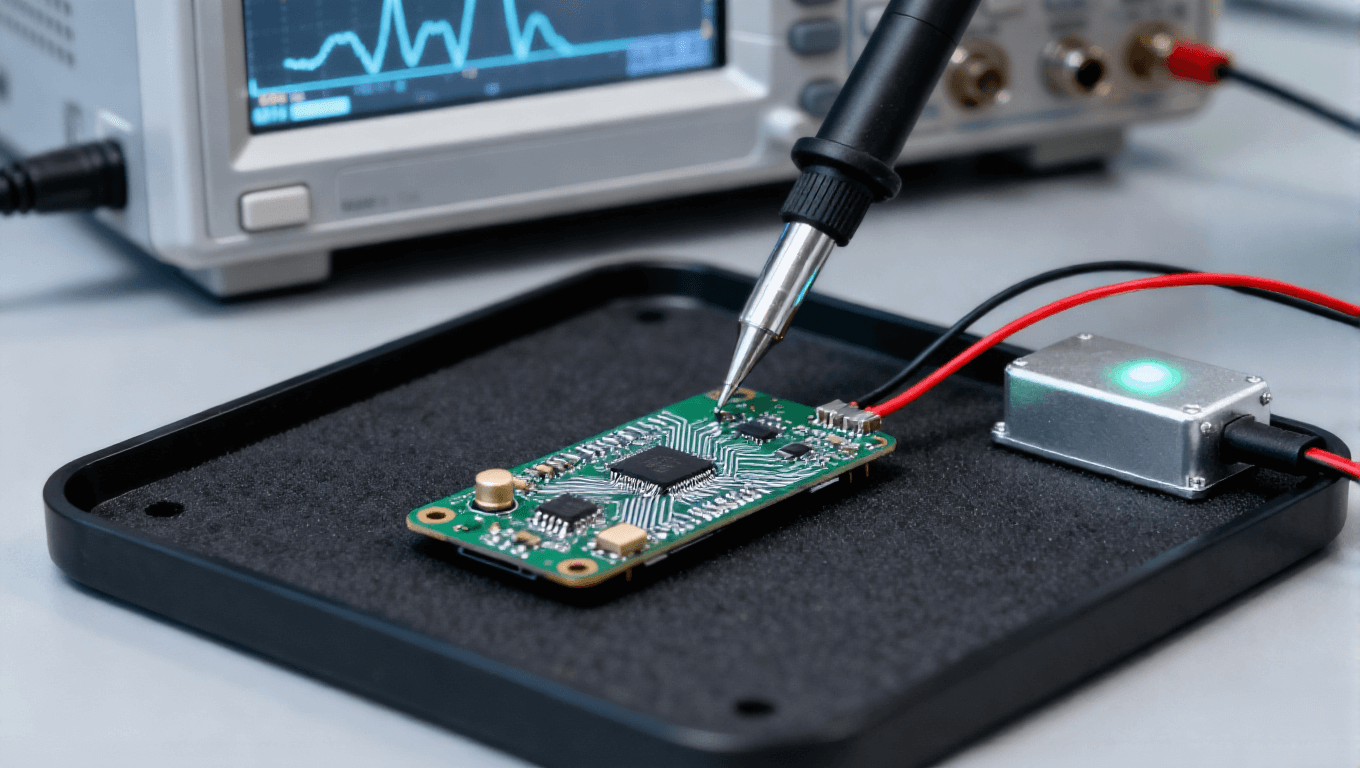

應用場景：智能手機主板、筆記本電腦 CPU 供電 PCB，需耐受常溫至 60℃的工作溫度，且需長期穩定運行（≥3 年）。

測試方案：采用 “高溫老化測試 + 電應力老化測試” 組合，具體參數：

? 高溫老化：85℃，100h，監測導通電阻、絕緣電阻；

? 電應力老化：60℃環境下，施加 1.1 倍額定電壓、1.1 倍額定電流，持續通電 200h，監測輸出信號穩定性。

案例：某手機廠商在研發新款 5G 手機主板時，通過上述測試發現部分 PCB 的電源線路在電應力老化 150h 后，導通電阻從 0.08Ω 升至 0.2Ω，進一步分析發現是導線鍍層厚度不足（僅 1μm，標準要求≥2μm）。優化鍍層工藝后，復測樣品全部通過 200h 測試，后續量產產品的故障率下降 80%。

（二）汽車電子行業：應對極端溫度波動

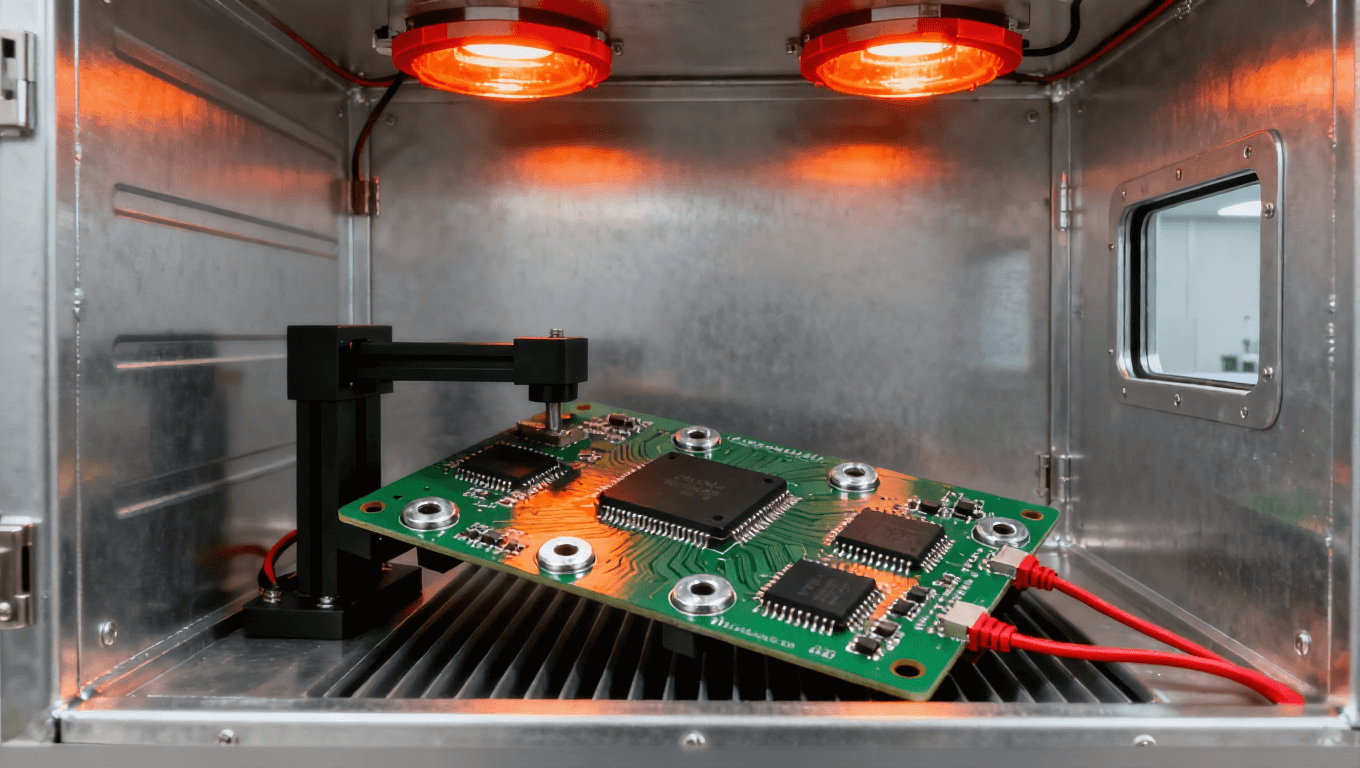

應用場景：汽車發動機艙 PCB（工作溫度 - 40℃~125℃）、車載中控 PCB（溫度循環 - 30℃~85℃），需滿足≥10 年 / 20 萬公里的使用壽命。

測試方案：以溫度循環老化測試為核心，搭配高溫老化測試，參數如下：

? 溫度循環：-40℃（2h）→常溫（1h）→125℃（2h）→常溫（1h），循環 500 次，每次循環后檢測焊點拉力與導通性；

? 高溫老化：125℃，500h，測試后檢查基材是否分層。

案例：某汽車電子企業為新能源汽車電機控制 PCB 制定測試方案，初始采用 100 次溫度循環測試，未發現明顯問題。但實際路測中部分 PCB 出現焊點裂紋，后將循環次數提升至 500 次，成功暴露焊點疲勞缺陷。通過優化焊點形狀（增加焊盤面積），解決了該問題，路測故障率從 5% 降至 0.1%。

（三）工業控制行業：耐受高濕與粉塵環境

應用場景：工業 PLC（可編程邏輯控制器）PCB、紡織機械控制 PCB，長期處于高濕度（60% RH~90% RH）、多粉塵環境，需防止絕緣層受潮與導線腐蝕。

測試方案：采用高溫高濕老化測試，結合粉塵模擬，參數如下：

? 高溫高濕：60℃/90% RH，1000h，期間每 24h 測試絕緣電阻（要求≥10^6Ω）；

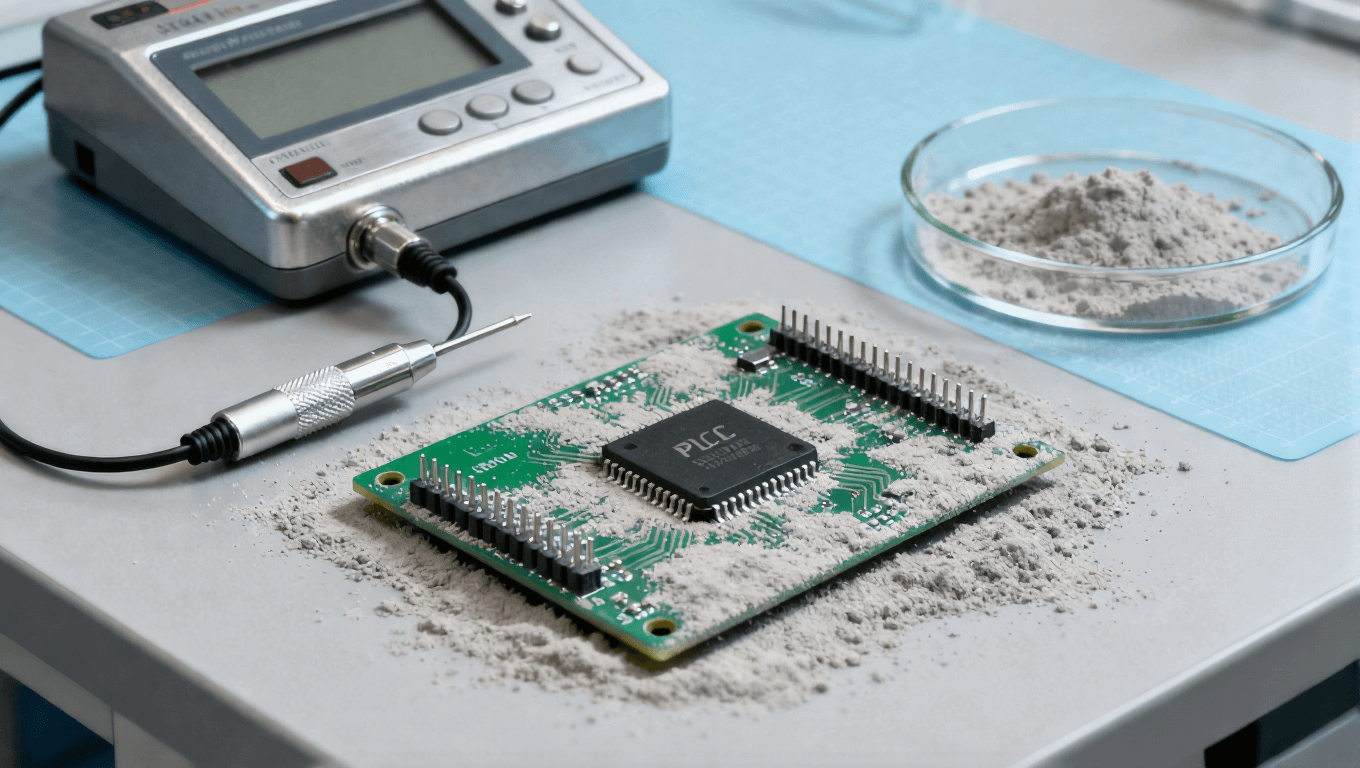

? 粉塵模擬：測試后在樣品表面噴灑工業粉塵（如棉絮粉塵），再進行 100h 高溫高濕測試，驗證粉塵對絕緣性能的影響。

案例：某工業設備廠商為紡織機械 PCB 測試時，發現粉塵覆蓋后，PCB 的絕緣電阻從 10^8Ω 降至 10^5Ω，不符合要求。通過在 PCB 表面涂覆防水防塵涂層（如有機硅涂層），復測后絕緣電阻穩定在 10^7Ω 以上，滿足工業使用需求。

八、PCB 老化測試的未來發展趨勢

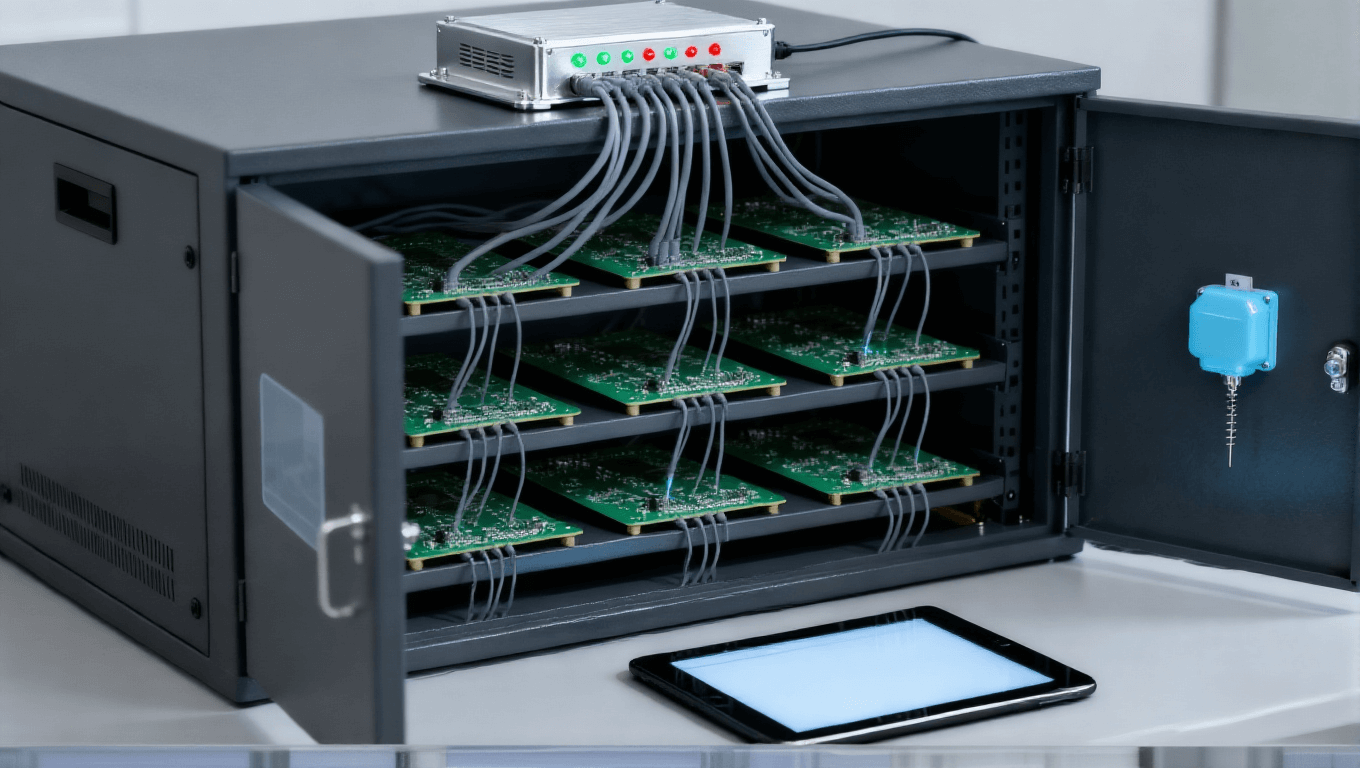

1. 智能化測試：引入 AI 與物聯網技術，實現 “全自動測試 + 智能分析”。例如，通過傳感器實時采集 PCB 的溫度、電壓、電流等數據，AI 算法自動識別異常數據（如參數突變），并預判失效時間；測試設備可通過物聯網遠程監控，實現多設備協同工作，提升測試效率。

2. 精細化測試：針對高密度 PCB（如 Mini LED 背光 PCB、芯片載板），傳統的宏觀測試難以暴露微觀缺陷（如微米級焊點裂紋、金屬化孔電遷移），未來將結合微觀檢測技術，如 “老化測試 + X 射線檢測”“老化測試 + 原子力顯微鏡（AFM）”，實現從宏觀性能到微觀結構的全方位驗證。

3. 綠色化測試：響應 “雙碳” 政策，減少測試過程中的能耗與環境污染。例如，開發低能耗測試設備（如采用熱泵技術的高溫箱，能耗降低 30%）；推廣 “共享測試” 模式，多家企業共用第三方測試平臺，減少設備重復購置；測試后樣品分類回收（如金屬導線、基材分離回收），降低廢棄物排放。

九、總結

PCB 老化測試是保障電子產品可靠性的關鍵環節，其核心在于通過模擬或強化環境與應力，提前暴露 PCB 潛在缺陷。本文從原理、方法、流程、標準、案例等維度，全面解析了 PCB 老化測試技術，核心要點可概括為：

1. 方法選擇需匹配應用場景：高溫測試適用于高溫環境，溫度循環測試適用于溫度波動場景，電應力測試適用于高功率 PCB；

2. 流程需標準化：嚴格遵循 “準備 - 執行 - 分析 - 報告” 流程，確保測試結果準確可追溯；

3. 問題需針對性解決：通過設備校準、優化監測方式，避免數據偏差與誤判，平衡測試精度與效率。

未來，隨著智能化、精細化技術的發展，PCB 老化測試將更高效、更精準，為電子行業的高質量發展提供支撐。
