引言：射頻電路板的“臨界點”挑戰

射頻電路板設計常被工程師視為“黑色藝術”，因其在千兆赫茲頻段下，傳統電路理論的有效性變得模糊。一根走線的彎曲、一個過孔的位置，甚至介質材料的微小差異，都可能引發信號反射、輻射或耦合干擾。這種不確定性源于高頻電路中電磁波行為的主導性——電流不再均勻分布于導體內部，而是趨近表面；電場與磁場的相互作用使得阻抗控制、隔離和散熱等問題交織成多維度的工程難題。

隨著5G基站、毫米波雷達和物聯網設備的普及，射頻電路的工作頻率從Sub-6GHz向毫米波波段延伸，對PCB設計的精度要求呈現指數級提升。例如，在28GHz頻段下，波長僅約10.7毫米，走線長度甚至需要控制在亞毫米級別以避免相位誤差。這一趨勢迫使射頻設計從依賴經驗的“手藝”轉向基于電磁仿真和工藝協同的精密學科。

一、高頻電路的核心挑戰：阻抗、隔離與熱管理

1. 阻抗匹配的連續性

射頻信號對阻抗突變極為敏感。若微帶線特性阻抗偏離50Ω標準，信號能量會部分反射回源端，導致插入損耗和紋波失真。例如，一個直角走線在10GHz頻率下可能引入相當于線寬20%的額外電容，破壞阻抗連續性。解決方案包括：

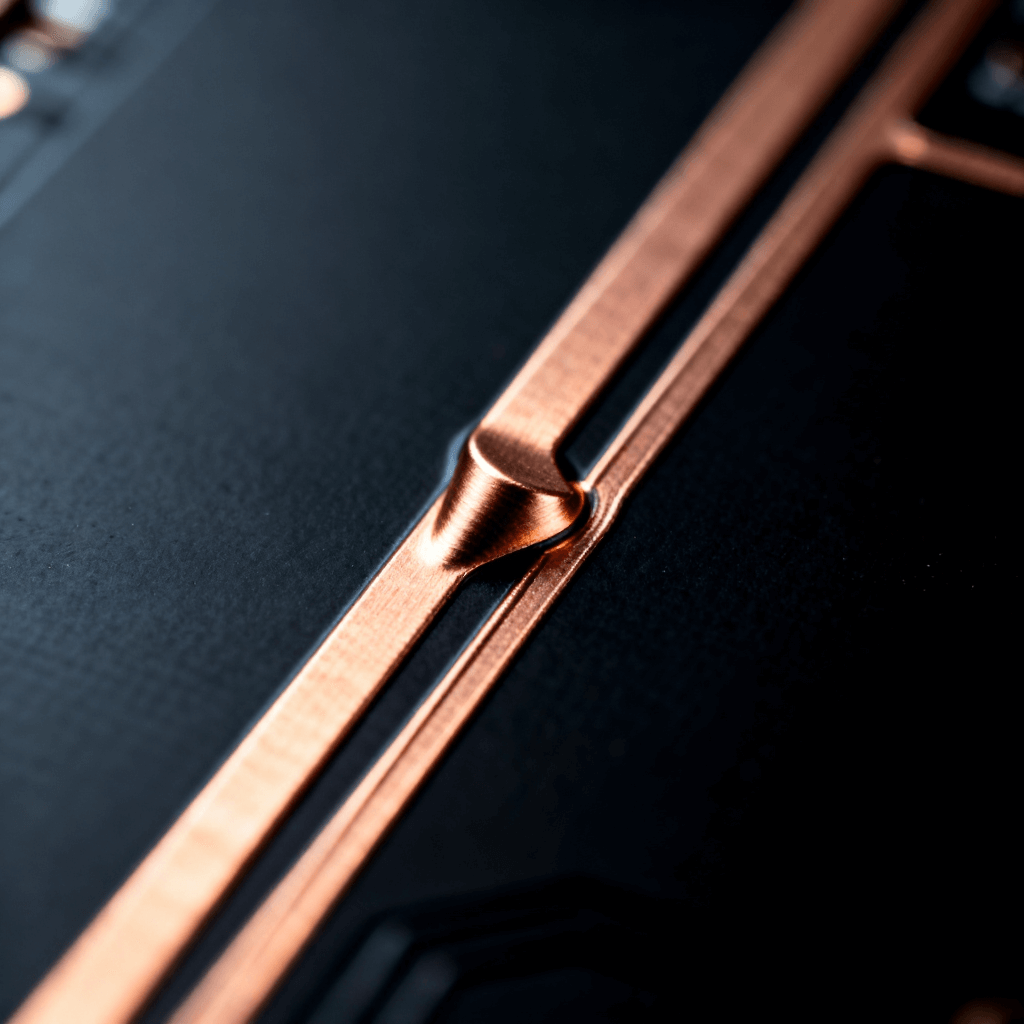

- 漸變線過渡：當射頻線寬遠大于IC引腳寬度時，采用錐形漸變結構替代階躍變化，減少諧振風險；
- 圓弧轉角優化：用圓弧曲線替代45°斜角，可將回波損耗降低3-5dB；
- 3W原則：射頻線與相鄰地平面邊緣距離需大于3倍線寬，避免邊緣場耦合。

2. 分區策略與干擾抑制

高功率放大器（HPA）與低噪聲放大器（LNA）的隔離是射頻布局的基石。若兩者距離過近，發射通道的諧波可能直接淹沒接收端的微弱信號。實體分區可通過以下方式實現：
- 垂直隔離：將高功率電路與敏感電路分置PCB兩面，利用接地層作為屏蔽；
- 時序分時：在頻分雙工（FDD）系統中，通過控制器切換收發狀態，避免同時工作。

電氣分區則需關注電源去耦與接地策略。例如，為射頻芯片供電時，應采用星型拓?fù)浣Y(jié)構，每個電源引腳獨立連接至主濾波節點，避免共阻抗耦合。去耦電容的布局需遵循“近端優先”原則：最小容值電容（如10pF）最靠近芯片引腳，用于濾除高頻噪聲；較大容值電容（如0.1μF）置于外側，抑制中低頻干擾。

二、材料與工藝：從FR4到特種介質的飛躍

1. 高頻板材的選擇邏輯

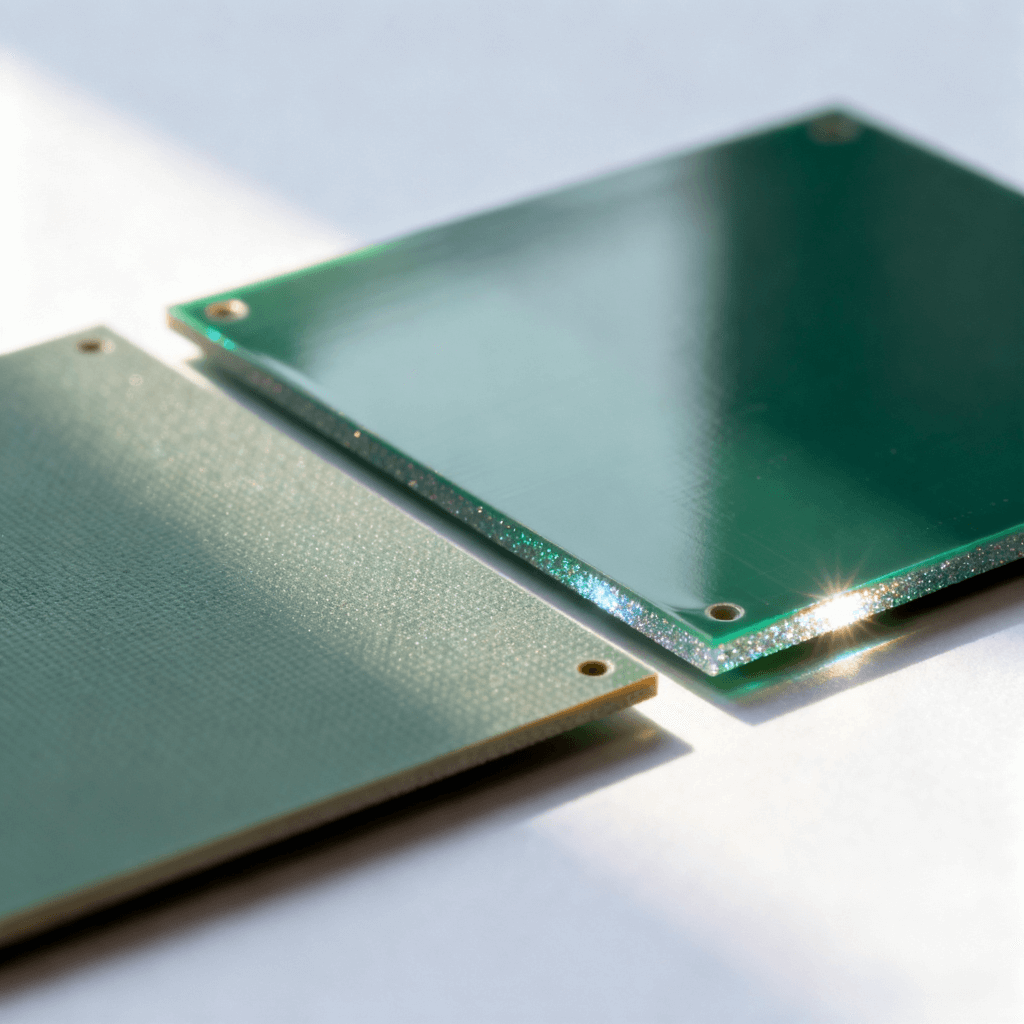

普通FR4材料在1GHz以上頻段損耗顯著增強，介電常數（Dk）隨頻率波動可達±10%。而Rogers 4350B或Taconic RF-35等特種板材具備更穩定的Dk（±0.05）和低于0.003的損耗因子（Df），但成本約為FR4的5-8倍。選型時需權衡：
- 介電常數穩定性：影響相位一致性，尤其對相控陣天線至關重要；
- 熱膨脹系數（CTE）：與銅箔匹配性差會導致高頻下分層失效。

2. 過孔與焊接工藝的隱形代價

過孔在射頻電路中既是連接工具也是潛在天線。通孔的寄生電感（約1nH/mm）可能引發串聯諧振，盲孔和埋孔則通過減少焊盤面積降低寄生電容。例如，QFN封裝器件底部接地焊盤需設置至少8個過孔（孔徑0.1mm），形成低阻抗接地路徑。

焊接工藝同樣關鍵：射頻器件焊盤上的錫膏過量會形成懸臂梁結構，在毫米波頻段等效為集總電感。先進封裝采用激光盲孔+電鍍填孔技術，使過孔電感降低至傳統工藝的1/3。

三、仿真與驗證：從“試錯”到預測性設計

1. 協同仿真流程

現代射頻設計依賴電磁（EM）與電路協同仿真。以濾波器設計為例，通過ADS軟件建立PCB封裝、線寬、板材參數的聯合模型，可預測S參數變化趨勢。某案例顯示，將板厚從20mil（Ro4003C）減至10mil（Rogers4350B），插損改善0.8dB，但群延遲波動增加12%。

2. 國產EDA工具的突破

上海交大團隊研發的射頻EDA軟件，通過廣義傳輸矩陣算法將跨尺度仿真（納米至厘米）效率提升10倍，并解決電磁-熱-應力多物理場耦合問題。該技術已應用于三維系統級封裝（SiP），使電路最大溫升降低30%。

四、行業應用與成本博弈

1. 5G基站與汽車電子的差異化需求

基站AAU板：需兼顧高頻損耗（＜0.5dB/inch）與散熱，常采用混壓結構（上層Rogers4350B+下層FR4）；

車載雷達板：要求耐高溫（-40℃~125℃）和機械振動，陶瓷填充PTFE板材成為首選。

2. 防抄板技術的隱性成本

為防止逆向工程，高端射頻板常采用埋盲孔（成本增加20%）、定制無源元件（采購周期延長45天）或動態密鑰認證芯片。但需權衡安全性與可維護性——封膠處理雖能增加抄板難度，卻也導致維修率上升15%。

結語：射頻電路板的“精度革命”

射頻電路設計正經歷從“黑箱藝術”到可量化科學的轉型。未來，隨著硅基射頻前端與封裝天線的集成，PCB將逐漸演變?yōu)?/span>“亞表面功能結構”：走線不僅是信號通道，更是波導、濾波器或輻射元的復合體。工程師需跳出傳統Layout思維，將電磁仿真、材料特性與工藝容差納入統一設計框架，才能在頻率紅海的競爭中占據先機。

而對于中國企業而言，突破高端射頻板材、仿真軟件等“卡脖子”環節，需產學研協同攻關——正如國產EDA工具在降低仿真內存占用、提升多物理場精度上的實踐，唯有掌握底層原理，方能真正駕馭高頻電路的電磁奧秘。
