一、自動駕駛域控制器 PCB 的特殊定位：區別于傳統 PCB 的核心價值

自動駕駛域控制器作為智能汽車的 “大腦”，集成了車載芯片、電源管理模塊、多類型傳感器接口、通信單元等核心組件，而PCB則是將這些組件有機串聯的關鍵載體。與消費電子領域的PCB、傳統車載輔助系統PCB相比，自動駕駛域控制器 PCB 有著截然不同的產品定位與價值屬性。

從功能層面來看，普通消費級PCB僅需滿足基礎的電路導通與組件固定需求，對數據傳輸速率、抗干擾能力的要求相對有限；傳統車載輔助系統 PCB 如倒車影像控制器 PCB，僅需適配單一功能模塊，算力負載低、接口類型少。而自動駕駛域控制器 PCB 需要同時承載高算力芯片的高速數據交互、多傳感器的異構數據融合、跨域通信的穩定傳輸三大核心任務，其性能直接決定了域控制器的響應速度、決策精度與運行穩定性。

從應用場景層面，自動駕駛域控制器 PCB 需應對車載環境的多重考驗，包括 - 40℃至 125℃的寬溫范圍、持續的車輛震動、復雜的電磁干擾環境，以及長達 10 年以上的使用壽命要求，這與消費級 PCB 的短生命周期、溫和使用環境形成鮮明對比。此外，隨著高階自動駕駛的普及，域控制器需要接入激光雷達、毫米波雷達、高清攝像頭等十余種傳感器，PCB 需集成百余種接口，其接口兼容性、布線合理性直接影響傳感器數據的采集效率，這是傳統車載 PCB 從未面臨的復雜挑戰。

在整車安全體系中，自動駕駛域控制器 PCB 還承擔著 “安全兜底” 的隱性職責。一旦 PCB 出現信號中斷、短路、散熱失效等問題，可能直接導致自動駕駛系統宕機，引發車輛失控等嚴重安全事故，因此其可靠性與安全性的優先級遠高于普通 PCB 產品。

二、核心技術挑戰：自動駕駛域控制器 PCB 的四大設計難關

自動駕駛域控制器PCB的研發與生產，并非簡單的電路板升級，而是需要突破多維度的技術壁壘，其中高算力適配、信號完整性保障、極端環境耐受、多接口兼容是四大核心難點，也正是自動駕駛域控制器 PCB 設計難點的集中體現。

（一）高算力芯片帶來的散熱與布線壓力

高階自動駕駛域控制器普遍搭載多顆高算力 SoC 芯片，單顆芯片的功耗可達幾十瓦甚至上百瓦，多芯片集成后整體功耗大幅提升。這對自動駕駛域控制器 PCB 的散熱能力提出嚴苛要求：若散熱設計不足，芯片產生的熱量會在 PCB 板上積聚，不僅會降低芯片運行效率、引發算力降頻，還會加速 PCB 板上元器件的老化，縮短整體使用壽命。

同時，高算力芯片的引腳數量動輒上千，且引腳間距極小，這對 PCB 的布線精度是極大考驗。傳統 PCB 的布線工藝難以滿足高密度引腳的連接需求，一旦出現布線誤差，就可能導致芯片接觸不良、信號串?dāng)_等問題。此外，高算力芯片的高速數據傳輸需求，要求 PCB 的布線需滿足極小的線寬與線距，且要預留足夠的電源層與地層空間，這進一步壓縮了 PCB 的布線空間，提升了設計難度。

（二）高速信號傳輸中的完整性與抗干擾難題

自動駕駛域控制器需要處理激光雷達的點云數據、高清攝像頭的圖像數據、毫米波雷達的測距數據等多種高速數據，數據傳輸速率可達數 Gbps。在高速信號傳輸過程中，信號衰減、反射、串?dāng)_等問題極易導致信號失真，這是自動駕駛域控制器 PCB 信號完整性優化的核心挑戰。

一方面，車載環境中存在電機、電池、車載電臺等多種電磁干擾源，這些干擾會通過輻射或傳導方式影響 PCB 上的高速信號，導致數據傳輸出錯，進而影響自動駕駛系統的決策判斷。例如，電機啟動時產生的電磁干擾若侵入激光雷達數據傳輸鏈路，可能導致雷達數據丟失，使車輛無法識別前方障礙物。

另一方面，PCB 板上不同信號鏈路之間也會產生串?dāng)_。尤其是在高密度布線的情況下，高速數據鏈路與普通控制鏈路距離過近，會引發信號耦合，破壞信號完整性。如何在有限的 PCB 空間內實現高速信號鏈路的隔離與防護，是設計階段的關鍵難題。

（三）車載極端環境的可靠性考驗

自動駕駛域控制器 PCB 需在 - 40℃至 125℃的寬溫范圍內穩定工作，同時要承受車輛行駛過程中的持續震動、顛簸，以及高濕度、鹽霧等復雜環境的侵蝕，這對其材料選型與結構設計提出了極高要求，也是車規級自動駕駛域控制器 PCB 工藝標準的核心體現。

在溫度循環變化過程中，PCB 的基材與銅箔、焊盤等組件的熱膨脹系數存在差異，長期的熱脹冷縮會導致焊點開裂、銅箔剝離，引發電路斷路。而車輛行駛中的震動會加劇這一問題，使 PCB 板上的元器件出現松動、脫落。此外，在沿海地區，鹽霧環境會腐蝕 PCB 的金屬鍍層，導致接口接觸不良、電路短路。若 PCB 的防護設計不足，將直接影響域控制器的使用壽命與運行穩定性。

（四）多傳感器與跨域通信的接口兼容難題

一輛配備高階自動駕駛系統的車輛，通常會接入 10 個以上的傳感器，包括多個高清攝像頭、激光雷達、毫米波雷達、超聲波雷達等，同時還需與車身域、動力域、座艙域等其他域控制器進行通信。這意味著自動駕駛域控制器 PCB 需要集成數十種不同類型的接口，如以太網接口、LVDS 接口、CAN FD 接口、FlexRay 接口等。

不同接口的電氣特性、傳輸協議存在顯著差異，PCB 需為每種接口設計獨立的信號鏈路與防護電路，避免接口之間的信號干擾。例如，以太網接口的高速數據傳輸與 CAN FD 接口的低速控制信號，若在 PCB 上未進行有效隔離，會導致控制信號被高速信號干擾，引發車載設備誤操作。同時，多接口的集成也增加了 PCB 的布局復雜度，如何在有限的板卡空間內實現所有接口的合理排布，兼顧連接便利性與信號穩定性，是設計階段的重要挑戰。

三、設計突圍：自動駕駛域控制器 PCB 的多維度可靠性解決方案

針對上述技術難點，行業內已形成一套成熟的自動駕駛域控制器 PCB 可靠性解決方案，從材料選型、結構設計、信號優化、防護處理等維度構建全方位的技術防線。

（一）散熱與高密度布線的優化方案

在散熱設計方面，采用高導熱系數的 PCB 基材是核心手段，如選用導熱系數在 1.5W/(m?K) 以上的高導熱覆銅板，同時在 PCB 板上設置導熱通孔，將芯片產生的熱量快速傳導至散熱片或金屬基板。對于超高算力域控制器，還可采用埋銅塊、熱管嵌入等特殊工藝，增強局部散熱能力。此外，通過合理的元器件布局，將高功耗芯片分散排布，避免熱量集中，同時在芯片與 PCB 之間設置導熱硅膠墊，提升熱傳導效率。

在高密度布線方面，采用 HDI（高密度互連）技術是關鍵。HDI PCB 通過微孔、盲埋孔等工藝，實現芯片引腳的精準連接，大幅提升布線密度，同時減少信號傳輸路徑的長度，降低信號衰減。此外，采用多層板設計，增加電源層與地層的數量，為高算力芯片提供穩定的供電，同時利用地層的屏蔽作用，減少信號串?dāng)_。對于超密引腳芯片，還可采用載板級封裝（POP）與 PCB 協同設計的方式，進一步優化布線空間。

（二）信號完整性的保障策略

為實現自動駕駛域控制器 PCB 信號完整性優化，設計階段需從阻抗匹配、鏈路隔離、電磁屏蔽三個層面入手。

在阻抗匹配方面，根據高速信號的傳輸速率，精準計算 PCB 傳輸線的特性阻抗，通過控制線寬、線距、基材厚度等參數，確保傳輸線的阻抗與芯片、連接器的阻抗保持一致，減少信號反射。例如，對于 10Gbps 以上的高速信號，通常將傳輸線阻抗控制在 50Ω 或 100Ω，同時采用差分走線工藝，提升信號的抗干擾能力。

在鏈路隔離方面，采用分層布線策略，將高速數據鏈路、低速控制鏈路、電源鏈路分別布置在不同的 PCB 層，并在各層之間設置接地隔離帶，避免不同鏈路之間的信號串?dāng)_。同時，在高速信號鏈路兩側設置接地過孔，形成屏蔽保護，減少外界電磁干擾的侵入。

在電磁屏蔽方面，對 PCB 上的敏感信號鏈路采用金屬屏蔽罩進行防護，同時在接口處設置電磁干擾濾波器，過濾掉外界的干擾信號。此外，優化 PCB 的接地設計，采用星形接地或多點接地方式，降低接地阻抗，提升整體電磁兼容性能。

（三）極端環境的防護方案

在應對車載極端環境方面，車規級自動駕駛域控制器 PCB 工藝標準明確了嚴格的材料與工藝要求。在材料選型上，選用耐高低溫、抗震動的特種基材，如 FR-5 或聚酰亞胺材質的覆銅板，其玻璃化轉變溫度可達 170℃以上，能在寬溫范圍內保持穩定的物理與電氣性能。同時，采用無鉛化的高溫焊料，確保焊點在溫度循環與震動環境下不易開裂。

在結構防護方面，對 PCB 進行三防涂覆處理，即在表面覆蓋一層三防漆，實現防潮、防霉、防鹽霧的防護效果，隔絕外界惡劣環境對電路板的侵蝕。對于易受震動影響的元器件，采用底部填充工藝，在芯片底部填充環氧樹脂，增強元器件與 PCB 的連接強度，抵御車輛震動的沖擊。此外，在 PCB 板的邊緣設置加強筋，提升整體結構的抗變形能力。

（四）多接口兼容的布局與隔離方案

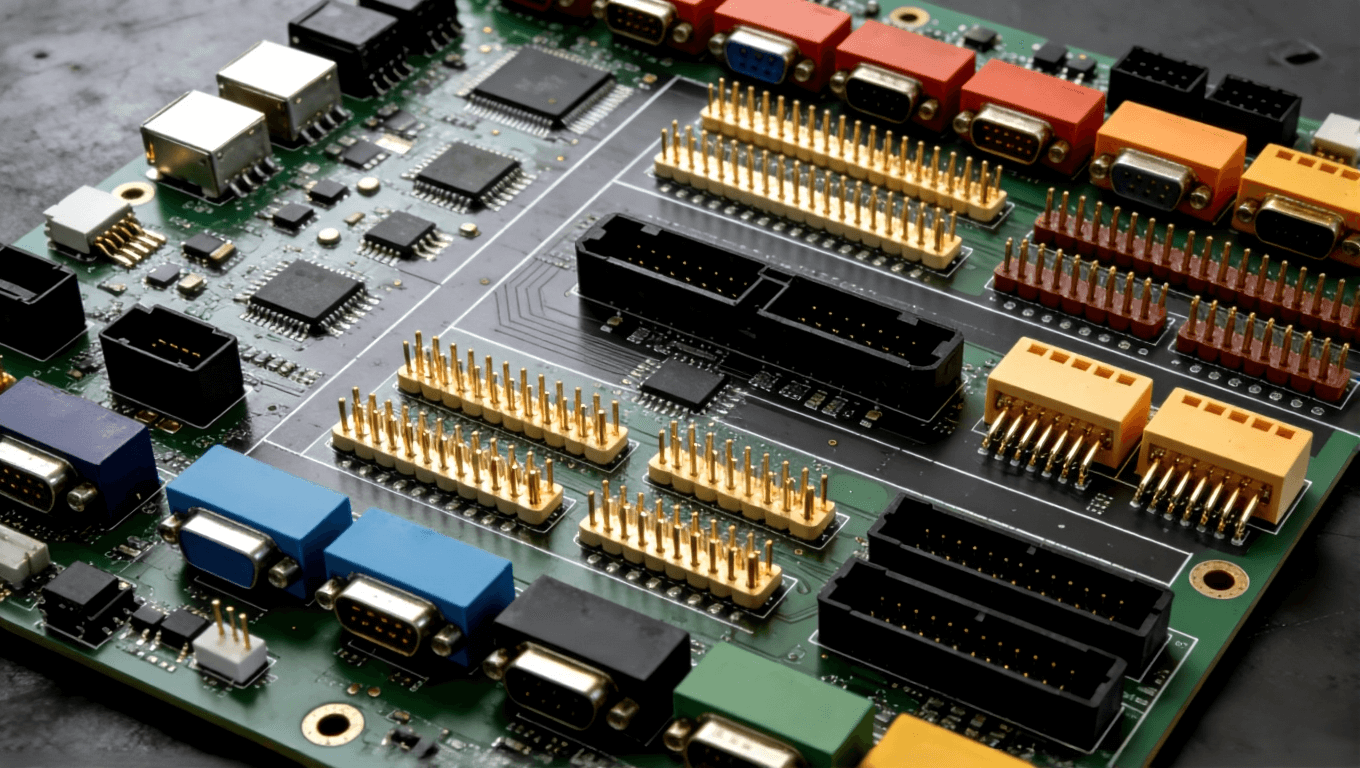

針對多接口兼容難題，采用模塊化布局策略，將不同類型的接口按功能劃分為傳感器接口區、跨域通信接口區、電源接口區等，每個模塊獨立布局，減少模塊間的信號干擾。例如，將高速以太網接口與 LVDS 接口集中布置在傳感器接口區，并為其設計獨立的信號層與接地層；將 CAN FD、FlexRay 等控制類接口布置在跨域通信接口區，與高速接口區保持一定距離。

同時，為每種接口設計專用的防護電路，如在以太網接口處設置防雷擊、防靜電的 TVS 管與氣體放電管，在電源接口處設置過壓、過流保護電路，確保接口在異常工況下不會損壞。此外，通過接口連接器的選型優化，選用車規級高可靠性連接器，提升接口的插拔壽命與連接穩定性，保障多傳感器與跨域通信的順暢運行。

四、車規級工藝標準：筑牢自動駕駛域控制器 PCB 的品質防線

自動駕駛域控制器 PCB 的可靠性，不僅依賴于優秀的設計方案，更需要嚴格的車規級工藝標準作為保障。目前行業內普遍遵循 AEC-Q200 車規電子元器件可靠性測試標準，同時結合自動駕駛領域的特殊需求，形成了一套專屬的工藝管控體系。

在基材采購環節，對覆銅板的介電常數、熱膨脹系數、導熱系數等關鍵參數進行全檢，確保基材性能符合車規要求。在制板環節，采用高精度的激光鉆孔、機械鉆孔工藝，保障盲埋孔的孔徑精度與位置精度；在電鍍環節，嚴格控制銅層厚度的均勻性，避免因銅層厚度不均導致的信號阻抗偏差；在阻焊與絲印環節，選用耐高溫、抗紫外線的阻焊油墨，確保 PCB 表面的防護性能。

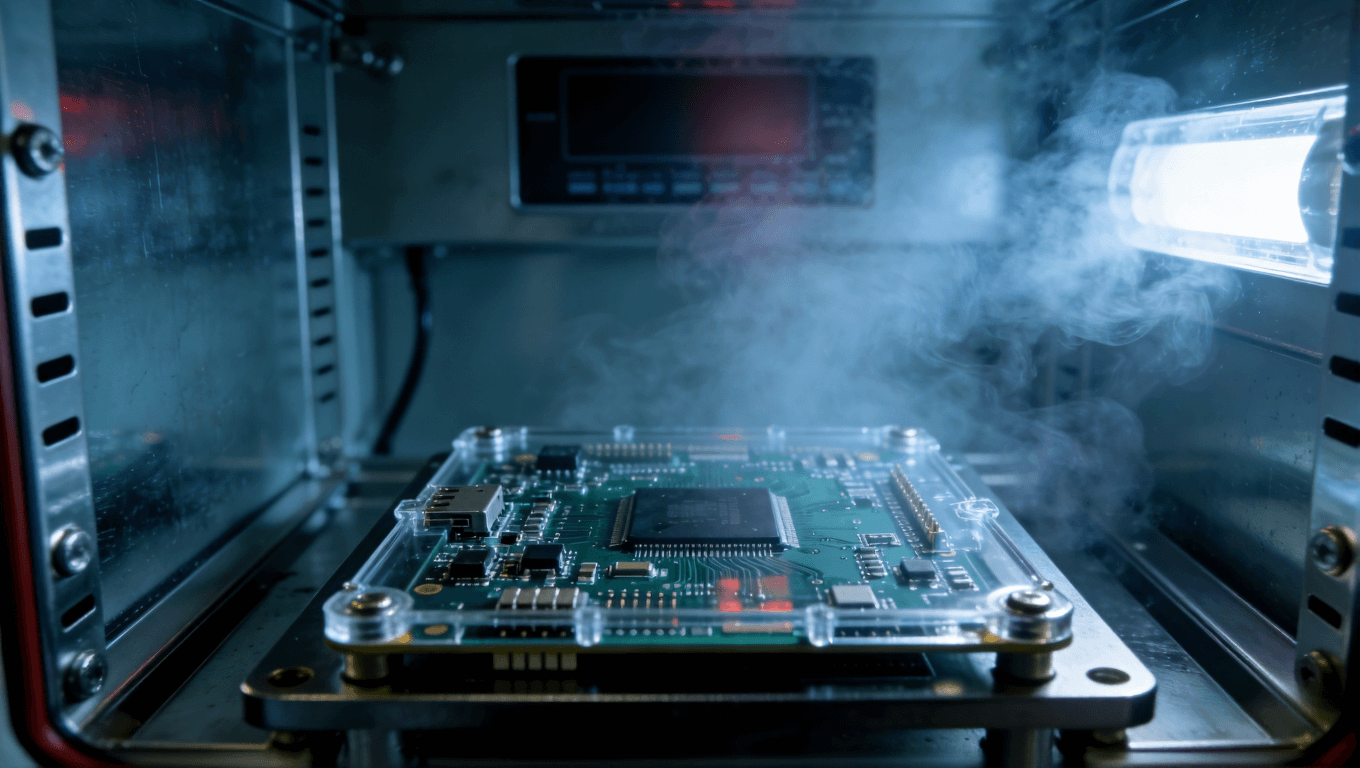

在測試環節，除了常規的導通測試、絕緣測試外，還需進行嚴格的可靠性測試，包括溫度循環測試、振動測試、鹽霧測試、濕熱測試等。例如，溫度循環測試需在 - 40℃至 125℃的范圍內循環數百次，驗證 PCB 在極端溫變下的穩定性；振動測試需模擬車輛行駛過程中的震動環境，確保 PCB 上的元器件無松動、脫落。只有通過所有車規測試的 PCB，才能進入量產環節。

此外，生產過程中的質量管控也至關重要。通過 MES 系統實現生產全流程追溯，對每一塊 PCB 的基材批次、加工工序、測試數據進行記錄，確保產品質量可追溯。同時，引入 AOI（自動光學檢測）、X-Ray 檢測等設備，對 PCB 的布線精度、焊點質量進行全檢，及時發現并剔除不良品，保障量產階段的產品一致性。

五、未來趨勢：面向高階自動駕駛的 PCB 技術進化

在集成度方面，未來的自動駕駛域控制器將向 “多域合一” 方向發展，即融合自動駕駛域、座艙域、車身域等功能，這要求 PCB 具備更高的集成能力，實現更多芯片、接口、模塊的一體化連接。同時，先進封裝技術如 Chiplet（芯粒）的普及，將推動 PCB 與芯片封裝的深度協同，形成 “封裝 - PCB” 一體化設計，進一步提升系統集成度與數據傳輸效率。

在算力適配方面，L4 級以上自動駕駛對算力的需求將達到上千 TOPS，這需要 PCB 能夠承載更多高功耗、高密度的算力芯片。未來的 PCB 將采用更先進的散熱技術，如液冷嵌入工藝，實現更高效的熱量傳導；同時，將引入三維布線技術，利用立體空間拓展布線通道，解決高密度算力芯片的布線難題。

在智能化方面，具備健康監測功能的 “智能 PCB” 將成為發展方向。通過在PCB上集成溫度傳感器、應力傳感器等監測元件，實時采集 PCB 的工作狀態數據，結合車載診斷系統，實現對 PCB 故障的提前預警，提升自動駕駛系統的安全冗余。此外，基于大數據的 PCB 壽命預測模型將逐步落地，通過分析 PCB 的運行數據，精準預判其使用壽命，為整車的維保提供數據支撐。
