眾多線路板廠家的業務和技術擔任職務的人都曉得，對于生成后的gerber電路板文件，可以經過gerber文件工具或軟件檢查，編輯，Cam350是一款可以把PCB文件改換輸出gerber文件并對文件經行改正編輯的軟件，以便捷線路板廠家能出產合乎客戶要求的線路板，起的就是匡助制作效用。

　　不過對于PCB電路板預設工程師而言，不盡然非要生成gerber文件，可以直接把PCB關門圖發給電路板制板廠家，后面的工序就是制造PCB電路板廠家的了。不過，對于線路板廠家生成的gerber文件，可以經過CAM350來檢查是否是需求的工藝要求的版圖。好啦，接下來中科電路帶大家一塊兒理解一下子，怎么樣用cam350導gerber資料。

一、下載CAM350軟件（我下的是10.5版本的），安裝好后，會生成一個敏捷鍵，雙擊桌面兒敏捷形式，開始工作軟件。

二、導入geber文件。

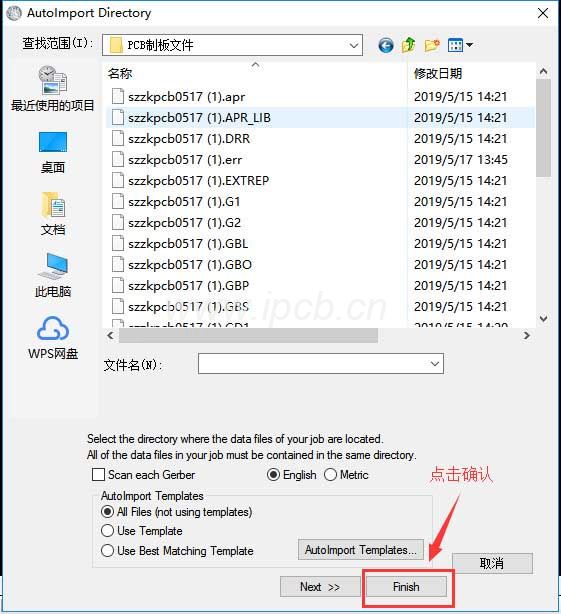

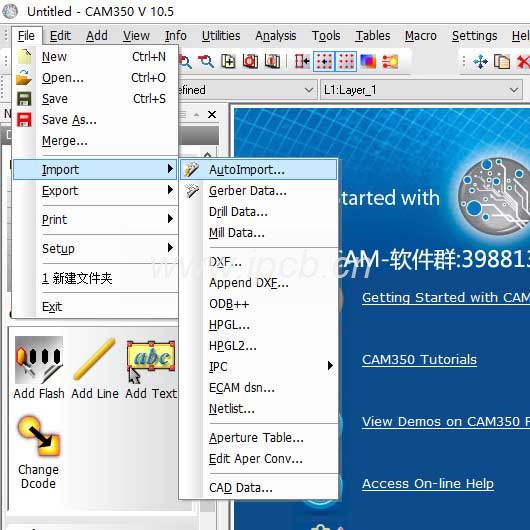

　  File文件——Import導入——Autoimport半自動導入——敞開半自動導入窗戶挑選文件——找到geber文件——點擊Finish完成，PCB資料導入完成后再主界面可以看見電路板的圖紙。

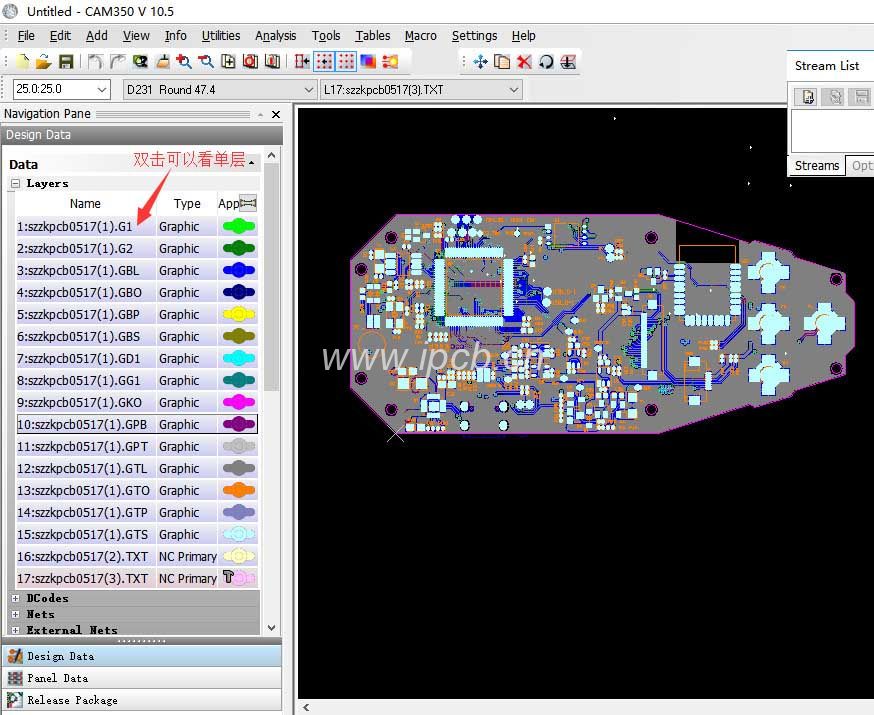

在CAM350軟件中，如圖所示，可以檢查PCB電路板的每一個層，雙擊可以切換到指定的層。

附上Gerber文件各層的表達

　　GTL---toplayer頂層

　　GBL---bottomlayer底層

　　GTO---TopOverlay頂層絲印層

　　GBO---Bottomlayer底層絲印層

　　GTP---TopPaste頂層表貼(做激光模型板用)

　　GBP---BottomPaste底層表貼

　　GTS---Topsolder頂層阻焊(也叫防錫層/綠油,負片)

　　GBS---BottomSolder底層阻焊

　　G1---Midlayer1內里走線層1

　　G2---Midayerr2內里走線層2

　　GP1---InternalPlane1內最簡單的面1(負片)

　　GP2---InternalPlane2內最簡單的面2(負片)...

　　GM1---Mechanical1機械層1

　　GM2---Mechanical2機械層2...

　　GKO---KeepOuter嚴禁布線層

　　GG1---DrillGuide鉆孔指導層

　　GD1---DrillDrawing鉆孔圖層

　　GPT---ToppadMaster頂層主焊盤

　　GPB---BottompadMaster底層主焊盤
