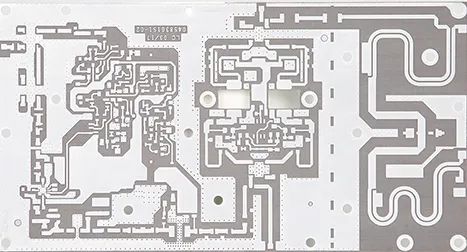

普通事情狀況，高頻可定義為頻率在1GHz以上；高頻電路板對材料、工藝制造要求比平常的的要高眾多。那末，高頻PCB電路板是怎么做出來的呢？

01、高頻電路板預設中的關心注視點是啥子？

在高頻電路板預設中，電源以層的方式預設，這么回路總可以沿著阻抗最小的途徑走。這個之外電源板還得為PCB上全部萌生和收繳的信號供給一個信號回路，這么可以最小化信號回路，因此減小噪聲。

我們應當遵循下邊的原則：

1、電源與地的一統，牢穩。

2、仔細思索問題的布線和合宜的端接可以消弭反射。

3、仔細思索問題的布線和合宜的端接可以減小容性和感性串?dāng)_。

4、需求制約噪聲來滿意EMC要求。

02、高頻電路板制造材料都有啥子要求？

1、媒介傷耗務必小，否則會影響到信號傳遞的質量；媒介傷耗越小，則信號傷耗越小。

2、吸水性要低，吸水性高便會在潮氣滲入時影響介電常數與媒介傷耗。

3、介電常數務必小且牢穩，高介電常數容易導致信號傳道輸送延緩。

4、與銅箔的熱體脹系數盡力完全一樣，否則會在冷熱變動中導致銅箔離合。

5、其他耐熱性、抗化學性、沖擊強度、脫落強度等務必令人滿意。

到現在為止較多認為合適而使用的高頻板料是氟糸媒介基板，如聚四氟乙?。≒TFE），日常稱為特氟龍。

03、高頻電路板加工需求注意的要領

1、阻抗扼制要求比較嚴明，相對線寬扼制很嚴明，普通公差百分之二左右。

2、因?yàn)榘辶咸貏e，所以PTH沉銅的黏著力不高，一般需求借助等離子處置設施等先對過孔及外表施行粗化處置，以增加PTH孔銅和阻焊油墨的黏著力。

3、做阻焊前不可以磨板，不然黏著力會很差，只能用微蝕藥水兒等粗化。

4、板料大多數是聚四氟乙烯類材料，用平常的刨刀成型會有眾多毛邊，需專用刨刀。

5、認為合適而使用電磁頻率較高的特殊的一種電路板，頻率在1GHz以上。
