AD19 中 BGA封裝扇出方法
2021-06-04
瀏覽次數:3325
分享到:

    一. AD軟件中修改電路設計規則:(無法正確扇出多數是因?yàn)槟J(rèn)規則沒有修改,如有不同的扇出需求,可在完成一個扇出后再次修改rules)

        1. Clearance

        2. width(推薦線寬與最小線寬)

        3. via(推薦直徑與最小直徑)

        4. fanout control

   二. 右鍵,component actions -- fanout component

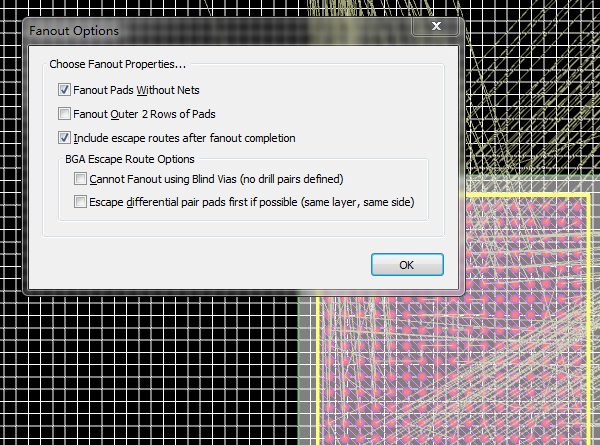

   三. fanout options

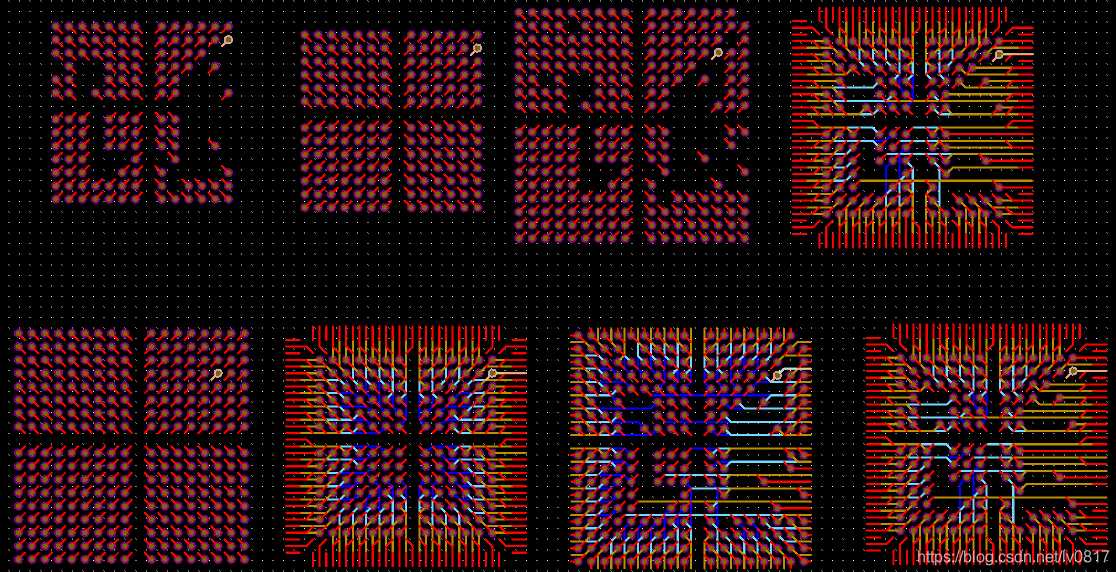

     1. 上一行前三個是只選1,2,3;下一行前三個是選12,13,23的扇出結果

     2.  選項2是代表是否扇出外邊兩行



  另外建議 :

  1. 1. 扇出過程當中,外層兩圈使用地層,然后內部的焊盤依次使用其他層

  2. 2. 扇出的走線不要走空閑的位置,盡量走焊盤下方,最大限度利用空間
