當儲能系統在沙漠光伏電站烈日下持續供電、工商業儲能柜在負荷高峰頻繁充放電、戶用儲能設備在狹小空間穩定運行 ——PCB板作為能量轉換核心，正承受遠超普通電子設備的熱應力。溫度每升高 10℃，電子元器件失效率翻倍，銅箔脫落、焊點開裂等故障風險指數級上升。在儲能行業追求高功率密度、長循環壽命的今天，熱管理已成為決定系統安全邊界與市場競爭力的核心環節。儲能 PCB 熱管理設計，通過傳熱機理把控、場景深度適配及布局、材料、結構的協同創新，為儲能系統筑起 “控溫防線”。

一、儲能 PCB 熱管理的核心矛盾：功率密度與溫度閾值的博弈

儲能 PCB 的熱困境，本質是 “提升的功率密度” 與 “有限的器件溫度耐受度” 的對立。與消費電子、普通工業 PCB 不同，儲能 PCB 需承載數十至上百安培工作電流、年運行超 8000 小時，且面臨 - 30℃~65℃極端溫差或狹小空間散熱受限等惡劣條件，發熱機制更復雜、熱積累更顯著。

1.1 主要發熱源與傳熱路徑

核心發熱源包括：IGBT、MOSFET 等功率器件（發熱密度達 100W/cm2 以上）；電阻、電容等被動元器件的 “熱聚集” 效應；銅箔線路的線損發熱（細線條、長距離布線易成熱點）。

傳熱路徑分為三類：傳導傳熱（通過基板、銅箔、焊點傳遞）；對流傳熱（與空氣或冷卻介質交換）；輻射傳熱（向環境輻射散熱）。儲能設備封閉空間中，對流傳熱受限，傳導傳熱成為主要途徑，熱設計需圍繞 “優化路徑、降低熱阻” 展開。

1.2 溫度失控的多重危害

長期高溫會加速基板老化、降低銅箔粘結力，引發基板變形、分層、銅箔脫落；焊點晶粒長大脆性增加，易出現裂紋導致連接失效。對系統而言，可能觸發器件保護機制造成頻繁停機，引發電容電阻參數漂移降低轉換效率，極端情況下誘發電池?zé)崾Э亍Ｐ袠I(yè)數據顯示，60% 以上儲能系統故障與 PCB 熱管理不當相關，30% 直接導致安全事故。

二、熱管理設計的底層邏輯：從傳熱機理到場景適配

優秀的熱管理設計并非堆砌散熱器件，而是基于傳熱機理與場景需求的系統性工程。不同儲能場景的工作環境、功率等級差異顯著，需針對性設計。

2.1 傳熱機理的工程應用

? 傳導傳熱：依據傅里葉定律，通過增加銅箔厚度、擴展散熱銅皮（增大傳熱面積），選用高導熱基板（降低熱阻），合理布局避免熱點（優化溫度梯度）提升效率。

? 對流傳熱：牛頓冷卻定律指導下，自然對流難以滿足高功率需求，需通過預留風道、增加散熱片、強制風冷或液冷（換熱系數達 1000~10000W/(m2?K)）強化散熱。

? 輻射傳熱：利用斯蒂芬 - 玻爾茲曼定律，采用黑色阻焊劑、增加表面粗糙度提升發射率，輔助散熱。

2.2 不同場景的熱管理需求

? 戶用儲能：約束為小體積、低成本，優先被動散熱，通過布局優化、高導熱基板、小型散熱片實現控溫，兼顧家庭環境安全性。

? 工商業儲能：功率 50kW~500kW，需 “被動 + 強制風冷” 組合方案，優化風道、選用大功率散熱器件，適配工業環境的溫度波動與粉塵、濕度影響。

? 大型儲能電站：MW 級功率密度，戶外極端環境，采用液冷系統（冷板或浸沒式），結合熱仿真設計熱冗余，避免單點熱失控。

三、全流程優化方案：布局、材料、結構的協同創新

熱管理設計貫穿 “設計 - 選材 - 制造 - 驗證” 全流程，需實現 “布局減熱、材料導熱、結構散熱” 的閉環。

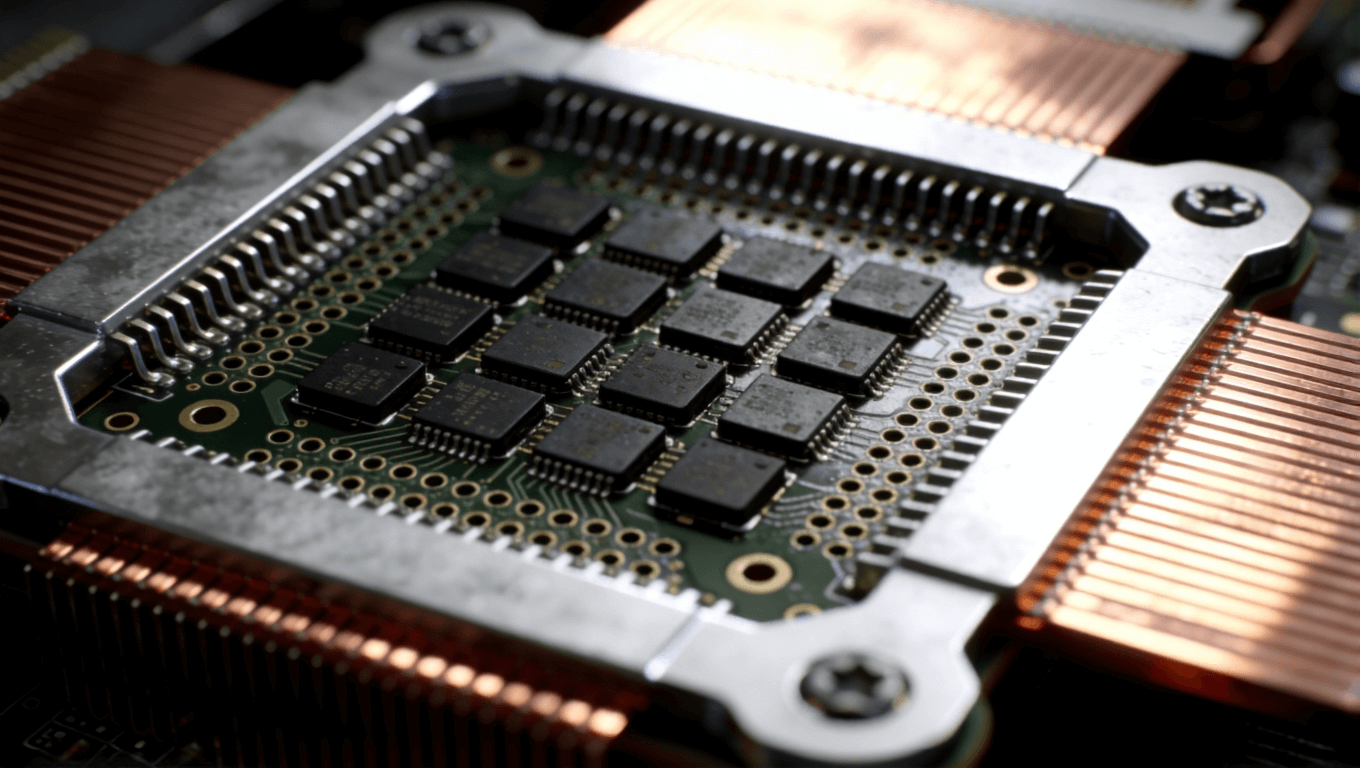

3.1 布局優化：源頭減少熱聚集

? 器件排布：發熱器件均勻分布，與敏感器件預留≥5mm 間距，靠近 PCB 邊緣或散熱接口縮短熱路徑。

? 布線設計：大電流線路采用寬銅箔（10A 對應≥3mm）、短路徑布線，發熱器件下方避免密集布線，關鍵區域布置 0.3~0.5mm 孔徑、1~2mm 間距的導熱過孔。

? 板型設計：適當增大面積降低熱通量，避免狹長結構，預留風道空間。

3.2 材料選型：提升導熱核心支撐

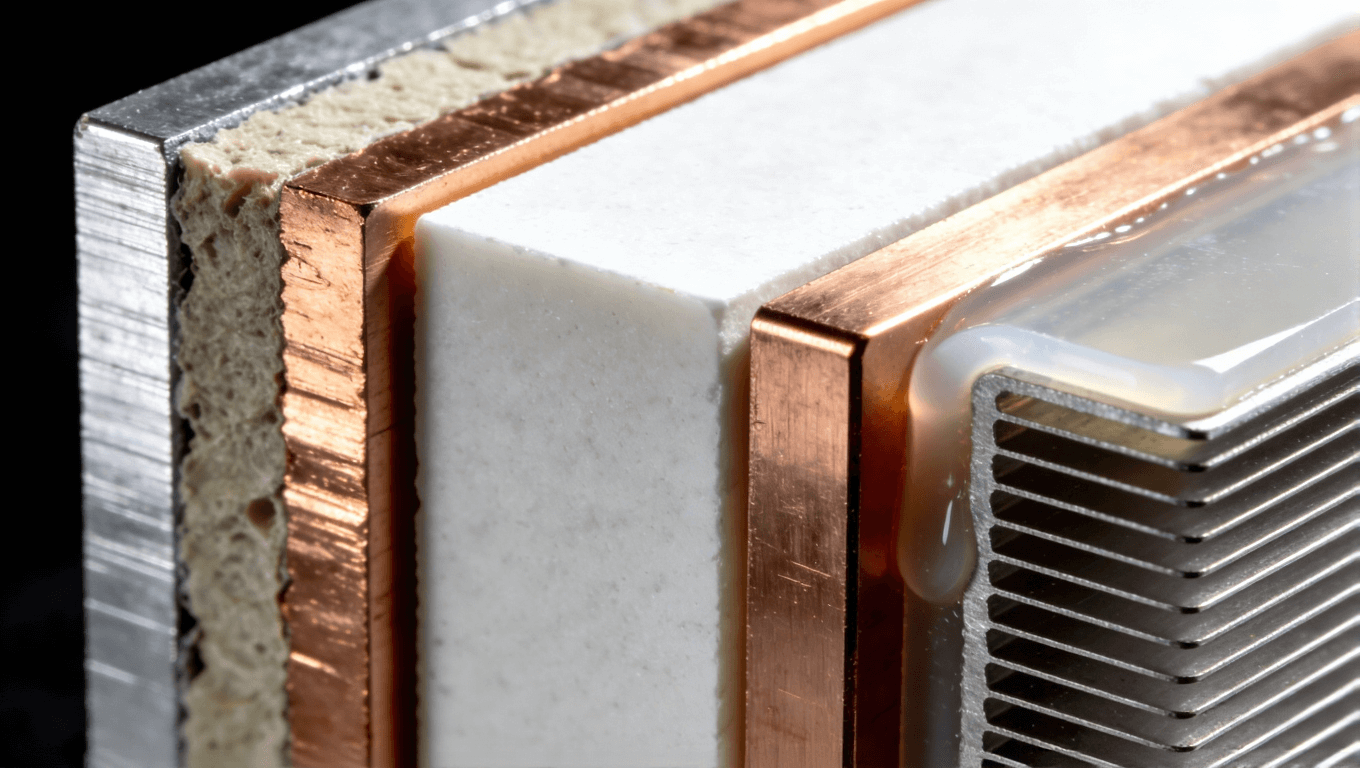

? 基板材料：傳統 FR-4（0.3~0.5W/(m?K)）難以滿足需求，中低功率選用鋁基覆銅板（1~5W/(m?K)），高功率采用銅基（200~400W/(m?K)）或陶瓷基（150~300W/(m?K)）覆銅板。

? 銅箔與阻焊劑：選用 1oz~4oz 厚銅箔（高功率區域≥4oz），無氧銅箔導熱更優；黑色阻焊劑增強輻射散熱，兼顧耐高溫、防腐蝕特性。

? 導熱輔料：選用 1~10W/(m?K) 的導熱硅膠片、導熱膏或?qū)崮z，填充間隙降低接觸熱阻。

3.3 結構設計：構建高效散熱通道

? 被動散熱：包括大面積散熱銅皮、鋁合金陽極氧化散熱片、導熱柱（連接 PCB 與殼體），具有可靠性高、成本低的優勢。

? 主動散熱：強制風冷（散熱效率為自然對流的 5~10 倍）適配中高功率，需優化風道與風扇選型；液冷系統（冷板或浸沒式）用于高熱密度場景，散熱效率最優但成本較高。

? 特殊場景強化：戶外設備增設遮陽罩，振動環境采用抗震結構，高腐蝕環境選用防腐材料。

四、關鍵技術突破：場景化專項解決方案

4.1 熱仿真技術：精準預判與優化

通過 ANSYS Icepak 等軟件，還原 PCB 物理結構、輸入熱物性參數，結合場景設置邊界條件，仿真得到溫度分布云圖，定位熱點并優化設計。實踐顯示，仿真優化可使熱點溫度降低 18℃，研發周期縮短 30%。

4.2 智能溫控技術：動態適配工況

由溫度傳感器（精度 ±0.5℃）、控制器、執行機構組成，通過 PID 等控制策略，根據溫度實時調節風扇轉速、冷卻液流量。輕負荷時降低散熱強度節能，滿負荷時提升功率控溫，可與 BMS、EMS 協同優化系統運行。

4.3 集成化散熱結構：平衡效果與空間

? PCB 集成散熱片：內置散熱層或SMT貼裝小型散熱片，適配小空間場景。

? 殼體集成冷板：殼體預留冷卻液通道，一體化設計減少體積，適用于大型設備。

? 器件 - PCB - 散熱一體化：DBC 技術實現器件 - 陶瓷基板 - 冷板緊密結合，熱阻極低，適配 MW 級電站核心器件。

五、工程實踐驗證：典型案例與效果

5.1 工商業集裝箱式儲能系統（100kW）

? 設計難點：熱密度高、封閉空間散熱受限、環境溫差大。

? 解決方案：邊緣均勻布局發熱器件，4oz 銅箔 + 密集過孔，鋁基覆銅板 + 黑色阻焊劑，“散熱片 + 4 臺軸流風扇” 強制風冷，5 點溫度傳感器 + PID 控溫。

? 實踐效果：滿負荷最高溫度 72℃（設計閾值 85℃），極端高溫下≤80℃，12000 次循環無故障，風扇能耗降低 30%。

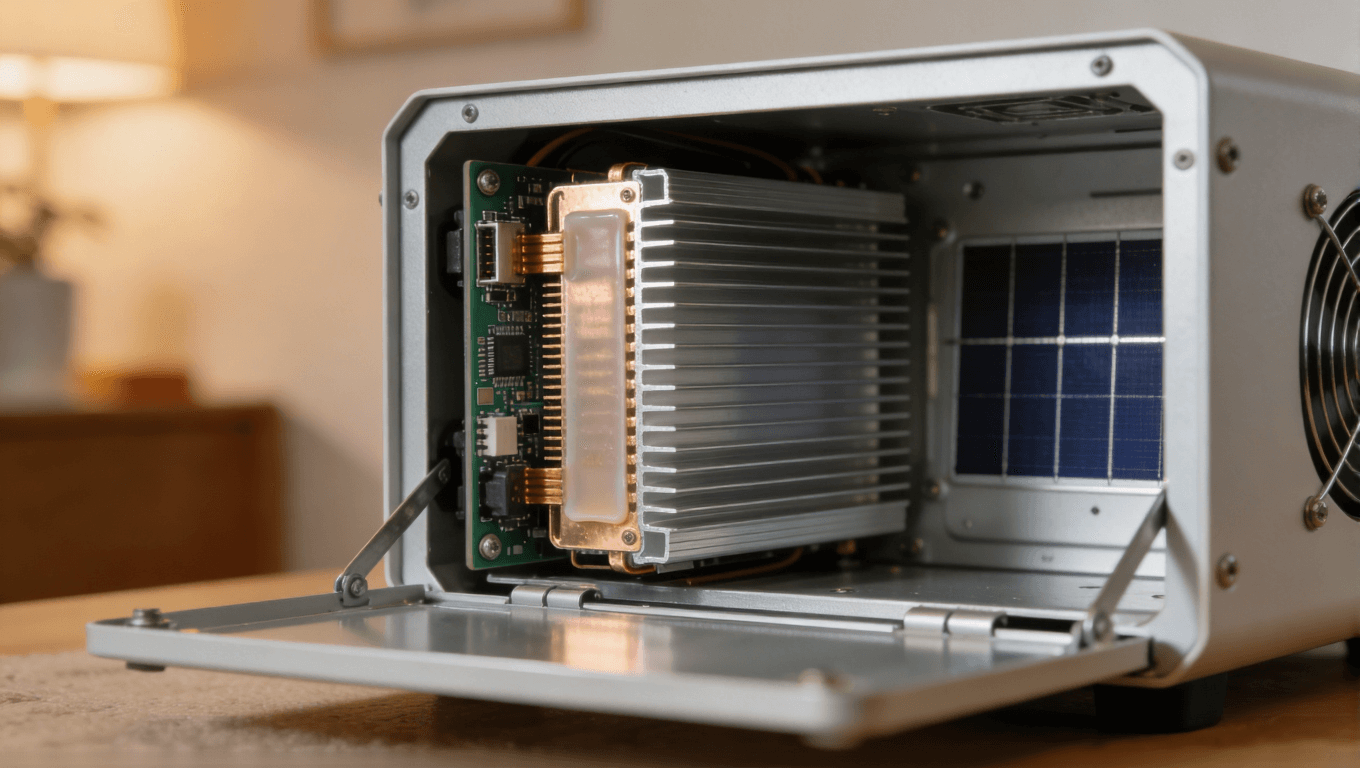

5.2 戶用儲能逆變器（5kW）

? 設計難點：體積≤30L、成本敏感、依賴被動散熱。

? 解決方案：中心對稱布局，2oz 銅箔 + 寬幅散熱銅皮，改性 FR-4 基板，PCB 集成薄銅片散熱層 + 鋁合金鰭片殼體，導熱硅膠墊貼合傳熱。

? 實踐效果：滿負荷最高溫度 82℃（設計閾值 90℃），體積 28L、重量 14.5kg，5000 次循環穩定，成本降低 15%。

結語

儲能 PCB 熱管理設計是系統安全高效運行的核心保障，需立足傳熱機理、適配場景需求，通過布局、材料、結構的協同創新與熱仿真、智能控制等技術突破，實現控溫目標。隨著 AI、數字孿生等技術融入，熱管理將向 “精準化、智能化、高效化” 升級，為儲能行業高功率、高密度、長壽命發展提供支撐。企業需強化研發投入與實踐積累，在市場競爭中構建核心優勢，助力全球能源轉型。
