一、阻抗控制：激光雷達信號傳輸?shù)?/span> “隱形生命線”

精準探測距離與點云密度是激光雷達的核心競爭力，而這一切的基礎，始于電路板上納秒級脈沖信號的穩定傳輸。激光雷達的發射端與接收端需處理 GHz 級高頻信號，當信號在 PCB 線路中傳輸時，阻抗的微小波動會引發反射、衰減與串擾 —— 哪怕 0.1Ω 的偏差，都可能導致探測距離縮短 10% 以上，點云數據出現畸變。阻抗控制并非簡單的參數匹配，而是通過對 PCB 設計、材料選擇、工藝執行的全流程把控，讓信號傳輸 “無阻礙”，這也是激光雷達從實驗室走向車規級、工業級應用的關鍵技術門檻。

二、激光雷達 PCB 阻抗控制的核心邏輯與量化標準

2.1 阻抗類型與激光雷達的適配需求

激光雷達 PCB 的阻抗控制主要聚焦兩類核心指標：特性阻抗與差分阻抗。特性阻抗針對單端信號線路，激光雷達的發射驅動信號、接收放大信號多采用 50Ω 特性阻抗設計，確保信號源與傳輸線路的阻抗匹配；差分阻抗則應用于高速差分信號（如激光雷達的 ADC 數據傳輸線路），常見 100Ω、90Ω 兩種標準，通過抑制共模干擾提升信號抗干擾能力。

不同于消費電子，激光雷達（尤其是車規級產品）對阻抗穩定性的要求更為嚴苛：工作溫度范圍覆蓋 - 40℃~125℃，在此區間內阻抗漂移需控制在 ±5% 以內；同時，激光雷達的高頻特性（信號上升沿≤200ps）要求 PCB 阻抗的頻率穩定性，在 1GHz~10GHz 頻段內特性阻抗波動不超過 3Ω。

2.2 核心影響因素的量化分析

1. 介質材料特性：高頻板材的介電常數（εr）直接決定阻抗值，激光雷達 PCB 多選用 εr=3.0~3.8 的高頻材料（如羅杰斯 RO4350B、生益 S1000-2）。介電常數每偏差 0.1，特性阻抗會波動 1.2~1.5Ω，因此材料選型需嚴格把控批次一致性。

2. 線路幾何參數：線寬（W）、線距（S）與銅厚（T）的微小變化會導致阻抗顯著偏移。以 50Ω 微帶線為例，線寬每增加 0.1mm，阻抗下降 4~6Ω；銅厚從 1oz 增至 2oz，阻抗降低約 8~10Ω。差分線路中，線距每縮小 0.1mm，差分阻抗下降 5~7Ω，需通過三維電磁場仿真工具（如 Polar SI9000）精準計算。

3. 疊層結構設計：信號層與參考地平面的距離（H）是阻抗控制的關鍵變量，距離每增加 0.1mm，特性阻抗上升 5~8Ω。激光雷達 PCB 通常采用 4 層及以上疊層，將信號層與地平面緊密耦合，同時預留阻抗校準層，避免跨層布線導致的阻抗突變。

4. 工藝制程偏差：PCB 制造過程中的蝕刻偏差（±0.03mm）、阻焊層厚度（5~15μm）會影響實際阻抗值。例如，阻焊層覆蓋線路時，介電常數等效增加 0.2~0.3，導致阻抗下降 2~3Ω，需在設計階段預留工藝補償量。

三、激光雷達 PCB 阻抗控制的工程化實現路徑

3.1 前期設計：從仿真到規范

1. 精準建模與仿真：基于激光雷達的信號頻率（2GHz~5GHz），建立 PCB 三維模型，輸入板材參數、疊層結構、線路尺寸，通過 SI 仿真工具進行阻抗預測。針對關鍵信號線路（如激光二極管驅動線路、APD 接收線路），需進行眼圖仿真與反射系數分析，確保反射系數 S11≤-15dB。

2. 設計規則制定：制定阻抗控制專項規范，明確不同線路類型的阻抗值及公差（如特性阻抗 50Ω±3Ω、差分阻抗 100Ω±5Ω）；規定線寬、線距的設計值與工藝補償量（如蝕刻補償 + 0.02mm）；禁止在阻抗控制線路上開窗、打孔或放置過孔，避免阻抗突變。

3. 疊層優化設計：采用 “信號層 - 參考地” 的緊密耦合結構，4 層板典型疊層為：TOP（信號層）-GND1 - 電源層 - GND2-BOTTOM（信號層），信號層與地平面距離控制在 0.2~0.4mm；對于 8 層以上高密度 PCB，采用對稱疊層設計，減少熱應力導致的阻抗漂移。

3.2 材料選型：高頻特性與穩定性兼顧

激光雷達 PCB 的材料選型需平衡高頻性能與成本，車規級產品優先選用符合 AEC-Q200 標準的高頻板材：

? 信號層：羅杰斯 RO4350B（εr=3.48，損耗角正切 0.0037）或生益 S1000-2（εr=3.6，損耗角正切 0.004），確保高頻信號低損耗傳輸；

? 芯板與半固化片：選用與信號層介電常數匹配的材料，避免層間介電常數差異導致的阻抗不連續；

? 銅箔：采用電解銅或壓延銅，銅厚控制在 1oz（35μm）或 2oz（70μm），確保電流承載能力與信號完整性。

3.3 工藝管控：從制程到檢測

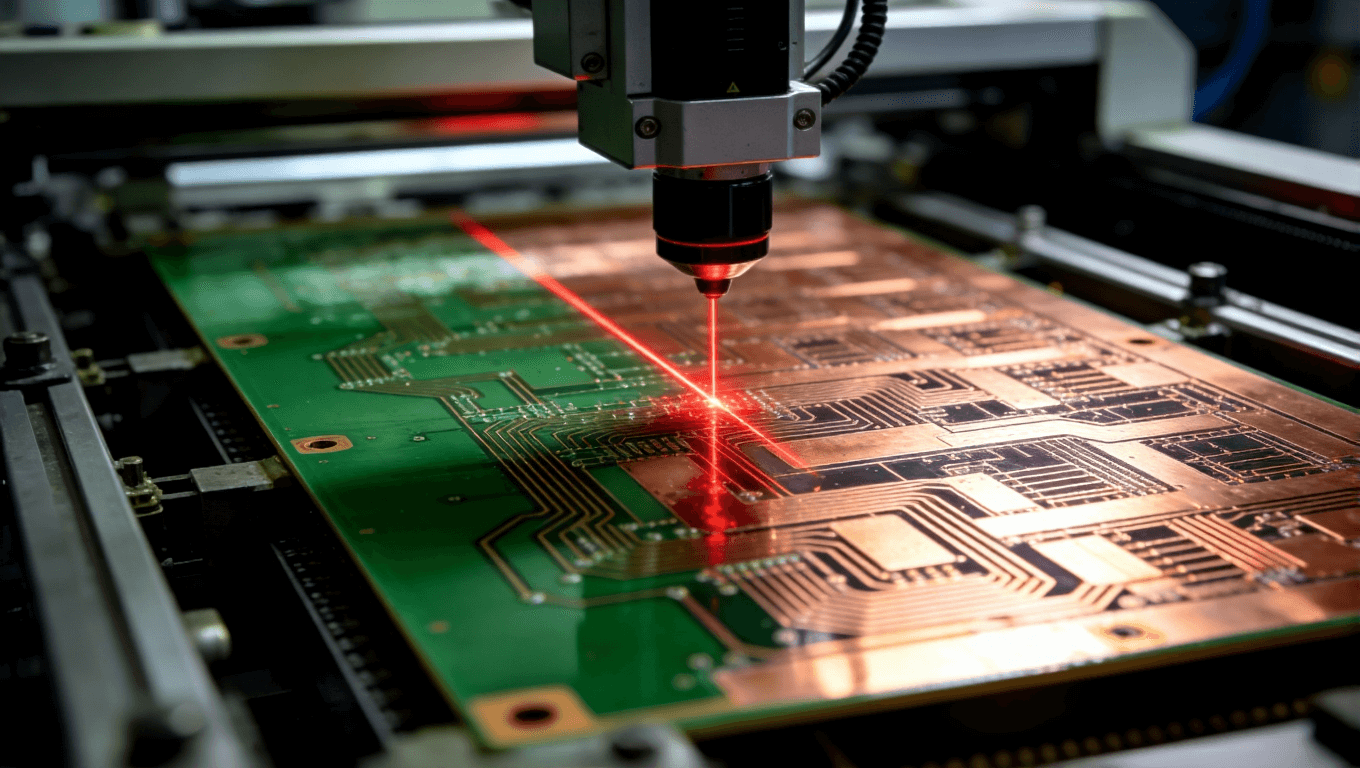

1. 線路蝕刻精度控制：采用高精度蝕刻工藝（蝕刻因子≥3:1），通過 AOI 檢測實時監控線寬偏差，確保線寬公差控制在 ±0.02mm 以內；對關鍵阻抗線路，采用 X 光測厚儀檢測銅厚，偏差不超過 ±10%。

2. 阻抗校準與補償：在 PCB 邊緣設計阻抗測試條（如微帶線測試條、差分線測試條），每批次產品隨機抽取 5~10 片，使用 TDR 時域反射儀（測試精度 ±0.1Ω）進行阻抗檢測。若檢測值超出公差，通過調整線寬或介質厚度進行補償（如阻抗偏高時，線寬增加 0.03mm）。

3. 環境穩定性處理：對車規級激光雷達 PCB 進行濕熱老化（85℃/85% RH，1000h）、溫度循環（-40℃~125℃，1000 次）測試，確保阻抗漂移不超過 ±3%；通過涂覆三防漆（如聚氨酯漆），避免濕度對介電常數的影響。

四、典型應用場景與性能驗證體系

4.1 場景化阻抗控制方案

1. 車規激光雷達：針對車載環境的寬溫、振動特性，采用 “高 Tg 板材 + 對稱疊層” 設計，阻抗公差嚴格控制在 ±3Ω；關鍵信號線路（如激光發射驅動線）采用差分阻抗 100Ω 設計，配合屏蔽層減少電磁干擾，確保在高速行駛中信號穩定傳輸。

2. 工業激光雷達：工業場景對探測距離（通常≥50m）要求較高，PCB 采用低損耗高頻板材（如羅杰斯 RO4003C），特性阻抗控制在 50Ω±2Ω，減少信號衰減；通過優化線距（差分線距 0.2mm），提升抗干擾能力，適應工業環境的電磁噪聲。

3. 消費級激光雷達：平衡成本與性能，選用生益高頻板材，阻抗公差控制在 ±5Ω，通過簡化疊層（4 層板）降低成本，同時滿足短距離探測（≤10m）的信號需求。

4.2 全面的性能驗證方法

1. 阻抗精度測試：使用 TDR 時域反射儀測量阻抗值，采樣間隔 0.1ps，記錄線路全程阻抗變化，確保無突變點；對差分線路，測量共模阻抗與差模阻抗，確保差模阻抗符合設計要求。

2. 信號完整性測試：通過矢量網絡分析儀（VNA）測試信號反射系數（S11）、插入損耗（S21），要求在工作頻段內 S11≤-15dB，S21≥-3dB；使用示波器觀測眼圖，確保眼圖張開度≥80%，無明顯抖動。

3. 環境可靠性測試：經過高低溫循環、濕熱老化、振動測試后，再次測試阻抗值與信號完整性，確保性能無明顯衰減；通過鹽霧測試（5% NaCl 溶液，48h），驗證 PCB 防腐蝕能力，避免環境因素導致阻抗漂移。

五、技術突破方向：阻抗控制的創新演進

激光雷達 PCB 阻抗控制技術的發展，正朝著更精細、更系統、更智能的方向推進，核心突破點集中在三個維度：

1. 超精密制造與材料創新：為滿足極端場景下的阻抗穩定性需求，PCB 制造精度將向亞微米級邁進，線寬公差控制在 ±0.01mm 以內；同時，新型低介電波動材料（介電常數偏差≤±0.05）將逐步量產應用，從源頭降低環境因素對阻抗的影響，實現 ±1Ω 級別的超高精度控制。

2. 多場耦合仿真與系統級優化：隨著激光雷達集成度提升，PCB 將與天線、傳感器、芯片形成緊密耦合，阻抗控制需突破單一線路優化的局限。通過多物理場仿真工具，融合電磁、熱、結構力學分析，實現 “器件 - 線路 - 系統” 的全鏈路阻抗協同優化，解決集成化帶來的交叉干擾問題。

3. 閉環式智能檢測與補償：引入機器學習算法，基于海量 PCB 阻抗測試數據與工藝參數，建立阻抗偏差預測模型，提前識別潛在風險；開發在線式阻抗檢測設備，在 PCB 生產過程中實時采集阻抗數據，通過自動調整蝕刻參數、介質厚度等實現動態補償，形成 “檢測 - 分析 - 修正” 的閉環體系，大幅提升生產良率與阻抗一致性。

六、結語

激光雷達 PCB 阻抗控制是一項貫穿設計、材料、工藝、測試的系統工程，其精度直接決定了激光雷達的探測性能與可靠性。在技術持續迭代的背景下，阻抗控制正從 “參數匹配” 升級為 “全流程精準管控”，從 “單一線路優化” 拓展至 “系統級協同設計”。對于企業而言，掌握核心的阻抗控制技術，不僅能突破車規、工業等場景的應用限制，更能在激光雷達產業的激烈競爭中構建技術壁壘，推動產品向更高可靠性、更優性能演進。
